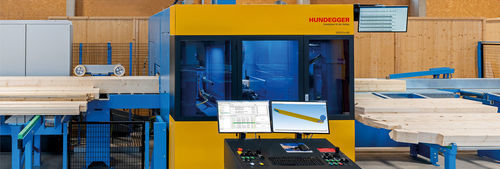

Macchina da taglio a lama rotativa SPEED-Cut 480

per legnoper pannellicon software di parametrizzazione

Panoramica
La SPEED-Cut 480 è una macchina compatta ad alte prestazioni a 5 assi, progettata per la lavorazione rapida e precisa di elementi in legno senza misurazioni, segnature o preparazioni. L'aggregato sega flessibile esegue tagli a qualsiasi angolazione e inclinazione. Le configurazioni variano dalla macchina base 5 assi a centri di lavorazione CNC completi, adattabili alle esigenze produttive.

Materiali e sezioni
Adatta per: telai in legno, capriate, KVH, lamellare, I-joist, LVL e componenti in legno massiccio. Sezioni lavorabili da 20 x 40 mm a 240 x 480 mm; lunghezze in funzione della configurazione.

Sistema modulare flessibile
Il design modulare consente di estendere la macchina base con unità aggiuntive: foratura, fresatura, scanalatura, marcatura, etichettatura, troncatrice e altro. L'aggregato sega supporta molteplici operazioni oltre al semplice taglio in lunghezza.

Lavorazione 5 assi
L'unità 5 assi dispone di un azionamento potente e a velocità variabile per sbavatura, scanalatura, fresatura e foratura. La lama senza flangia ruota di 360° e si inclina fino a 90°, permettendo tagli a sella, tagli al cornicione, lavorazioni per gradini e sotto-supporto del pezzo.

Punti di forza
Due sistemi di trasporto indipendenti posizionano e movimentano i pezzi per una gestione rapida e precisa con tempi di attraversamento ridotti senza attrezzaggio. La macchina può lavorare pezzi singoli o impilati e tagliare gli sfridi per produrre legna da ardere. Tronchi e sfridi vengono evacuati tramite canale di scarico e nastro di espulsione integrato.

Unità principali e opzioni

• Unità sega 5 assi (standard)
• Fresatrice revolver (universale) — fino a 4 utensili per tenoni, mortase, forature, giunti e rientri nascosti
• Nastri di raccolta per pezzi corti per separare le parti più corte dagli scarti
• Combinazione fresatrice revolver e unità sega 5 assi per ampliare le capacità
• Varie opzioni modulari disponibili

Automazione
Opzioni di automazione: alimentazione automatica, tavolo elevatore idraulico per pacchi di legno, convogliatore trasversale di ingresso per buffering, convogliatore di uscita per pezzi finiti e nastro di espulsione integrato per trucioli e rifiuti. Collegabile a sistemi di alimentazione e stoccaggio per flussi produttivi automatizzati.

Software CAMBIUM
CAMBIUM® è la piattaforma software 3D per preparazione dei lavori, ottimizzazione e interfaccia macchina. Fornisce input dati adattato alla costruzione in legno, calcoli automatici, aggiornamenti continui e interfacce IT standard per l'uso in ufficio o a bordo macchina.

Vantaggi

• Lavorazione di qualsiasi lunghezza di legno
• Alimentazione manuale o automatica
• Scarico automatico dei pezzi
• Interfaccia dati per integrazione
• Concetto modulare aggiornabile

Vantaggi di CAMBIUM

• Unico software per preparazione e controllo
• Mappatura completa del processo produttivo
• Calcoli e ottimizzazioni automatiche
• Report personalizzabili e chiari
• Interfacce IT standard e connessione a sistemi di alimentazione/stoccaggio

Specifiche tecniche

• Modello: SPEED-Cut 480 (macchina di taglio 5 assi)
• Sezioni lavorabili: 20 x 40 mm a 240 x 480 mm
• Materiali: telai in legno, capriate, KVH, lamellare, I-joist, LVL, legno massiccio
• Unità 5 assi: rotazione 360°, inclinazione 90°, lama senza flangia
• Funzioni 5 assi: sbavatura, scanalatura, fresatura, foratura
• Fresatrice revolver: fino a 4 utensili per tenoni, mortase e giunti
• Trasportatori: due sistemi indipendenti per posizionamento preciso
• Lavorazione a pacco: gestione e lavorazione di pezzi impilati senza attrezzaggio
• Gestione scarti: canale di scarico + nastro di espulsione integrato
• Opzioni di automazione: alimentazione automatica, tavolo elevatore, convogliatore di uscita
• Esempio ingombro: 21,0 m con 8 m di lunghezza legno ingresso/uscita
• Software: CAMBIUM® (produzione 3D)
