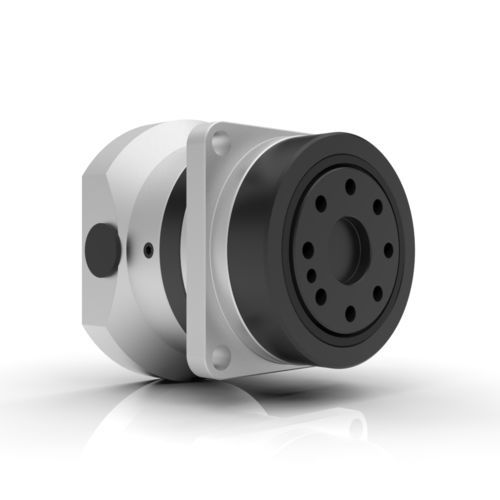

Riduttore senza gioco CSG-GHplanetarioarmonicocoassiale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario
- Orientazione degli assi
- coassiale
- Tipo di albero
- ad albero pieno
- Coppia
- 200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 50 - 100 Nm, 20 - 50 Nm, 1 - 2 kNm, 2 - 5 kNm, 10 - 20 Nm
- Prestazioni
- per coppia elevata, senza gioco
- Applicazioni
- per servomotore, per albero
- Altre caratteristiche
- con flangia, per motore
- Velocità di rotazione
2.800 rpm, 3.800 rpm, 4.800 rpm, 6.500 rpm, 8.500 rpm
(17.592,92 rad.min-1, 23.876,1 rad.min-1, 30.159,29 rad.min-1, 40.840,7 rad.min-1, 53.407,08 rad.min-1)- Rapporto di riduzione
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
Descrizione
I riduttori a gioco zero CSG-GH Harmonic Drive® forniscono una coppia superiore del 30% rispetto al nostro riduttore standard (CSF-GH) con una durata superiore del 42%, mantenendo la stessa precisione e ripetibilità. La serie CSG-GH utilizza il nostro profilo proprietario del dente S per ottenere prestazioni ineguagliabili. Il design dell'accoppiamento Quick Connect® consente di montare facilmente qualsiasi servomotore.
Gioco zero
Disponibile in 5 dimensioni di telaio
Precisione: <1 arco-min
Ripetibilità: da ±4 a ±10 archi-sec
Cuscinetto di uscita a rulli incrociati
Disponibile con uscita a flangia, albero di uscita senza chiavetta o albero con chiavetta e foro centrale filettato
---
