Rilevatore di tensione AC HSR-500

di alta tensioneLEDa tenuta stagna

Panoramica
Gamma di rivelatori di tensione per media, alta ed extra-alta tensione progettata per l'uso con asta isolante. L'asta isolante in FRP è leggera e migliora la manovrabilità; i modelli coprono un ampio intervallo di tensione e includono opzioni senza batteria e con indicazione positiva.

Modelli (esempi mostrati in questa pagina)

• HST-30 / HST-30L — Rilevatore per media e alta tensione: AC 3 kV a 34,5 kV. HST-30L è la versione a lunghezza maggiore per lavori su feeder.
• HST-70 / HST-70L — Rilevatore per media e alta tensione: AC 20 kV a 80,5 kV. HST-70L versione lunga.
• HST-170 — Rilevatore per media e alta tensione: AC 60 kV a 195,5 kV.
• HST-250 — Rilevatore per media e alta tensione: AC 150 kV a 287,5 kV.
• HST-W80L — Rilevatore per media e alta tensione: AC 20 kV a 80,5 kV, versione lunga.

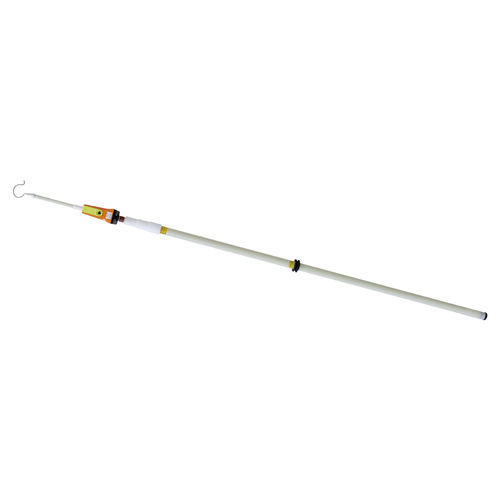

• HSR-500 — Rilevatore per extra alta tensione: AC 250 kV a 550 kV. Progettato per linee di trasmissione ad altissima tensione; indicazione positiva con LED rossa lampeggiante ad alta luminosità e cicalino elettronico intermittente per visibilità alla luce del giorno e in ambienti rumorosi. Sensore sigillato per impermeabilità e protezione da sporco.
• HST-20N — Rilevatore per media tensione (uso AC/DC): AC 3 kV a 25 kV / DC 3 kV a 25 kV. Nuovo modello dal peso ridotto rispetto al precedente HS-20N.
• HSR-90N — Rilevatore per media e alta tensione (ampio intervallo AC/DC): 6 kV a 90 kV. Indicazione positiva (LED lampeggiante e cicalino) e sensore impermeabile.
• Serie WM (tipo girante) — Rilevatore tipo girante: AC 6,6 kV a 500 kV. Funzionamento senza batteria; conferma di rilevazione tramite rotazione della girante mossa dall'energia rilevata.

Note
Sono fornite immagini delle specifiche e tabelle tecniche per modello (vedere le immagini delle specifiche del prodotto). I cavi con schermatura o con strato conduttivo non possono essere rilevati da questi rivelatori.

Caratteristiche tecniche / specifiche

• Materiale dell'asta isolante: FRP (leggero, buona manovrabilità).
• Accessorio metallico della punta: struttura con molla ammortizzante.
• Asta operativa: in modelli applicabili l'asta può essere allungata per lunghezze maggiori; l'accorciamento non è consentito per motivi di sicurezza.
• I range di rilevamento variano in base al modello (gli esempi sopra coprono approssimativamente da 3 kV a 550 kV a seconda della serie e del modello).
• Indicazione positiva per la serie HSR: LED rossa lampeggiante ad alta luminosità e cicalino elettronico intermittente chiaramente percepibili alla luce del giorno e in ambienti rumorosi.
• Alloggiamento sensore sigillato/impermeabile su modelli selezionati per prevenire guasti dovuti a sporco, acqua e corpi estranei.
• Varianti a lunghezza maggiore (suffisso L) disponibili per lavori su feeder o per raggiungere aree distanti.
• Serie WM tipo girante: funzionamento senza batteria che utilizza l'energia rilevata per azionare la girante e confermare la rilevazione.
