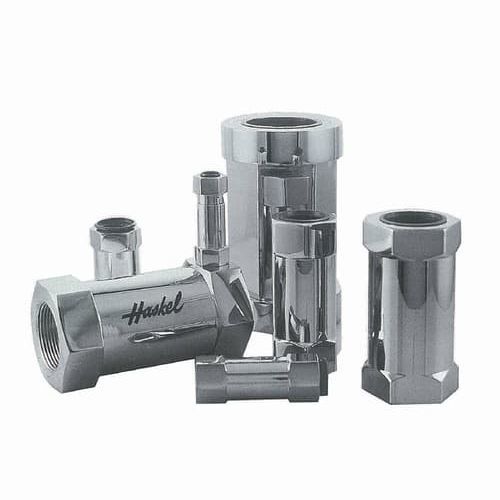

Valvola di ritegno a sfera 28, 54 series

per ariafilettataad alta pressione

Combinando le migliori caratteristiche di durata e tenuta positiva, queste valvole uniche sono costruite interamente in acciaio inox serie 316, per garantire l'elevata resistenza alla corrosione essenziale nei settori della chimica, della lavorazione e della produzione di energia. La guarnizione della sede in PTFE garantisce una tenuta positiva a bolle d'aria (con gas) da temperature criogeniche a 375° F (190°C). Sono disponibili anche guarnizioni per ambienti radioattivi o per vapore fino a 500°F. Possono essere forniti senza sede morbida per il servizio a vapore a temperature più elevate. Le misure da 1/4" a 1" utilizzano una sfera e, per ridurre l'inerzia, le misure più grandi (1-1/4", 1-1/2" e 2") utilizzano un otturatore. La pressione di rottura è di 1-4 psi. Le valvole più grandi possono essere fornite per il montaggio su flangia secondo le specifiche del cliente su ordini speciali di quantità. Consultare la fabbrica. Semi-morbido significa che la sfera o l'otturatore si posizionano inizialmente sul PTFE, ma dopo una leggera flessione del PTFE, la sfera o l'otturatore si appoggiano alla sede metallica e il PTFE non deve assorbire l'intero carico dell'alta pressione. I passaggi interni hanno una capacità di flusso pari o superiore al doppio di un tubo extra pesante delle stesse dimensioni che sarebbe necessario per trasportare la pressione nominale (vedere il fattore CV nel grafico sottostante). Tipico di una buona progettazione Haskel è la rimozione delle molle dal percorso del flusso. La molla più grande è fuori dal flusso e fornisce semplicemente un precarico al disco. La molla più piccola, all'interno della gabbia, aziona la sfera o l'otturatore, ma il flusso, che viene convogliato attraverso le finestre della gabbia, non passa per la molla. Per questo motivo, le valvole sono in grado di sopportare carichi d'urto estremamente elevati e sono state testate per urti rapidi fino a 2 milioni di cicli senza alcun cedimento.
