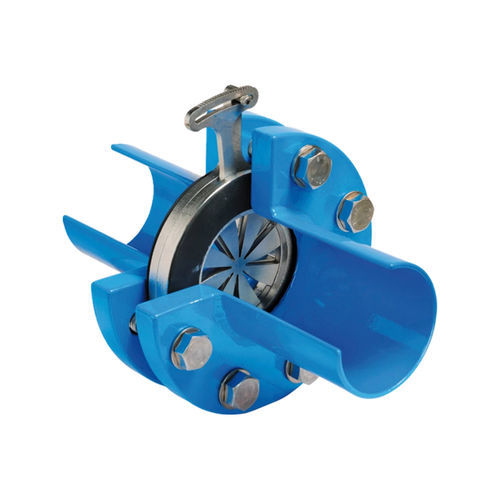

Lastra a orifizi 1090

Intervallo di diametro DN 40 - DN 200 Livello di pressione PN 10 I PN 16 Il diaframma regolabile viene utilizzato per impostare le quantità di flusso con pressione costante. Se è necessario modificare la quantità di flusso, è possibile aumentare o ridurre la superficie di apertura ruotando la piastra della valvola a cassetto. Se la superficie di apertura viene ingrandita con pressione costante, la quantità di flusso sale oltre il diaframma. Se, invece, la superficie di apertura viene ridotta con pressione costante, la quantità di flusso diminuisce. Percorso di misurazione e di calma consigliato a monte e a valle del diaframma: 2-3x DN. Per rendere più semplice la regolazione del diaframma, è disponibile una chiave apposita. (vedere gli Accessori) Il diaframma non è utilizzabile come valvola di intercettazione (non è possibile chiuderlo completamente)!
