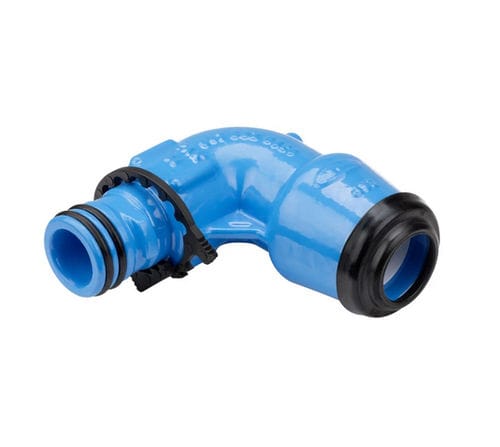

Raccordo idraulico 6480

a bicchiererapidogomito a 90°

La funzione di tenuta e arresto agisce esclusivamente sul diametro esterno del tubo, dunque basta un solo raccordo per i tubi di tutti i livelli di pressione sino a PN 16 Il funzionamento del raccordo tubo ISO è chiaro e semplice; O-ring di elastomero ad alta elasticità chiude a tenuta anche in assenza di pressione grazie al suo precarico sul tubo In funzione della pressione della condotta e/o delle forze di trazione meccaniche, la guarnizione e l'anello di chiusura vengono premuti nella camera conica aumentandone l'efficacia Il collegamento è elastico, con la grappetta disimpegnata il raccordo si può girare anche quando è montato e all'occorrenza è possibile smontarlo; il montaggio è semplice e rapido Questa versione ha dimostrato la sua utilità per decenni nella costruzione di condotte idriche e viene utilizzata in condotte di tutti i livelli di pressione fino a PN 16 (anche vuote, con boccola di sostegno) Tutti i raccordi tubo ISO sono disponibili dietro sovrapprezzo anche per tubi in PVC con molletta speciale. ZAK: Il sistema di collegamento antisfi lamento senza fi lettatura per derivazioni in ghisa sferoidale verniciata con resine epossidiche Integrato in raccordi di presa sotto carico, saracinesche, valvole e raccordi Pressione di servizio PN 16 Facile montaggio: inserire - ruotare di 90° - tirare indietro - comprimere l'anello di bloccaggio Standard ISO: Per tubi in PE a norma EN 12201 e DIN 8074 | fino a PN 16 (anche vuote, con boccola di sostegno); fino a 30° C di temperatura del liquido
