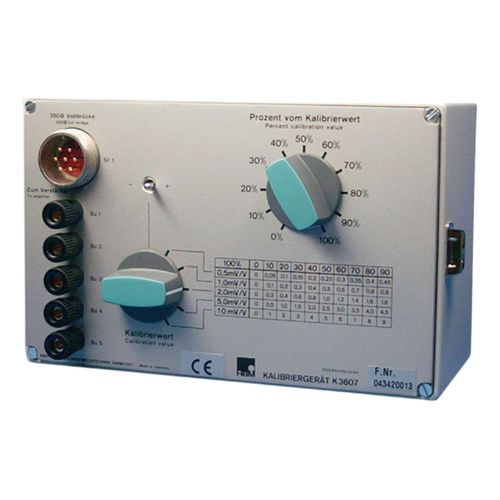

Calibratore di segnale K3607

per amplificatore di estensimetrodi alta precisioneper calibratura di referenza

K3607, costruito come rete di resistenze passive di alta precisione per la simulazione accurata di trasduttori basati su estensimetri con resistenza di 350 Ohm. Può essere utilizzata per tarare amplificatori di misura o catene di misura senza imporre una grandezza meccanica ai trasduttori estensimetrici appartenenti alla catena di misura. L'unità di taratura K3607 può essere usata per tarare amplificatori di misura o catene di misura senza imporre una grandezza meccanica ai trasduttori a estensimetri appartenenti alla catena di misura. K3607 - Unità di taratura L'unità di taratura K3607 può essere usata per tarare amplificatori di misura o catene di misura senza imporre una grandezza meccanica ai trasduttori a estensimetri appartenenti alla catena di misura. A tale scopo, lo strumento di taratura è dotato di una rete di resistenze di alta precisione in configurazione a stella, progettata per simulare trasduttori estensimetrici a ponte intero da 350 Ω. L'autocapacità e l'autoinduttanza estremamente basse delle resistenze di precisione incorporate collocano lo strumento di taratura nella classe di precisione 0,025. Utilizzando un amplificatore di misura appropriato, lo strumento di taratura K3607 può essere utilizzato in un circuito a sei fili per bilanciare gli effetti ohmici e capacitivi dei lunghi cavi di misura. Caratteristiche principali Adatto a simulare i segnali di uscita dei trasduttori fullbridge estensimetrici da 350ohm 30 segnali di taratura tra 0,05mV/V e 10mV/V Stabilità assoluta del punto zero con circuito a stella equivalente Adatto per trasduttori alimentati con tensione continua e frequenza portante fino a 5kHz Applicazione mobile per molte catene di misura
