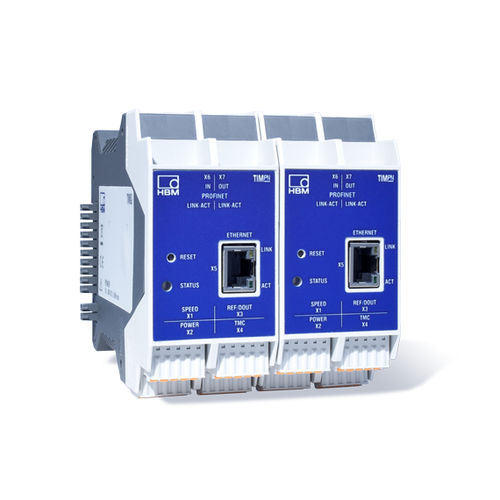

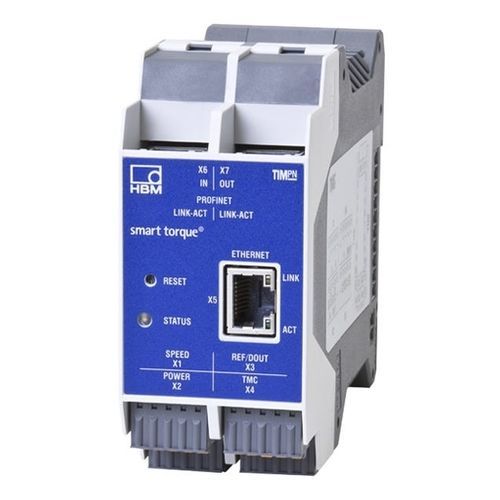

Modulo di interfaccia ProfiNet TIM-PN/EC

di coppia

Modulo interfaccia coppia PROFINET per torsiometro a flangia con interfaccia TMC, Coppia (TMC), coppia (frequenza), velocità di rotazione Montaggio su guida secondo DIN EN 50 022; grado di protezione IP20 Tensione di alimentazione VDC 18...30 Interfaccia Ethernet TCP/IP per la parametrizzazione TIM-PN: Misura digitale in reti PROFINET Il modulo di interfaccia digitale TIM-PN è estremamente veloce e ideale per applicazioni altamente dinamiche. Integra le misure di coppia e velocità nei sistemi di automazione e controllo di livello superiore per i banchi prova. Con l'amplificatore di misura digitale a due canali, i valori misurati - ad esempio dai torsiometri della serie T40 - possono essere trasmessi simultaneamente a due reti PROFINET ed EtherCAT separate. Vantaggi del TIM-PN: Preciso Elevata precisione dello 0,01% nella trasmissione dei dati Doppio campo: linearizzazione per la misura di campi completi e parziali Elevata dinamica per velocità di misura massime sul lato bus di campo fino a 4 kHz nelle reti PROFINET Estrema precisione di misura grazie alla capacità in diversi campi di misura. Rapidità di implementazione Diagnosi del processo di misura Server web integrato La semplice configurazione senza software aggiuntivo consente una rapida integrazione del sistema. Flessibile Trasmissione simultanea delle misure di coppia e velocità a diverse reti PROFINET grazie alla funzione di accoppiamento Segnale di coppia: Dispone di un'interfaccia digitale TMC (Torque Measurement Communication) e di un ingresso per segnali di frequenza Segnale di velocità: È possibile collegare sia il sistema di misura della velocità integrato nei torsiometri HBK che sensori di velocità esterni Dati di misura affidabili con la massima qualità e risoluzione.
