Sistema di acquisizione dati benchtop MX471C

Ethernet

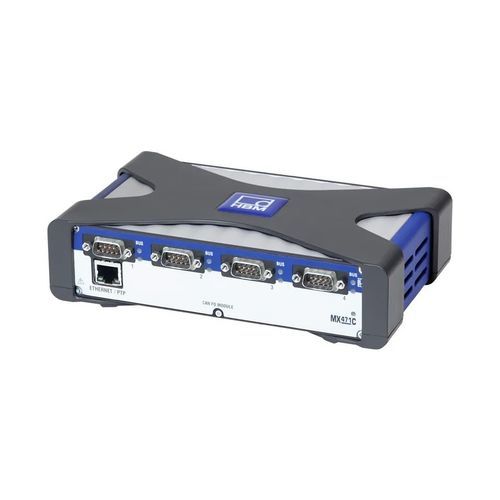

Quantumx MX471C - Can FD sotto controllo per prove mobili e da banco Il modulo bus QuantumX CAN FD MX471C consente l'integrazione simultanea di un massimo di quattro reti CAN o CAN FD nel sistema di acquisizione dati QuantumX e può essere espanso al numero di moduli necessario. Questo modulo è in grado di ricevere qualsiasi segnale da CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS o CANopen e, in combinazione con i moduli di ingresso di misura analogici e con il registratore di dati, è ideale come registratore CAN FD per le attività di prova dei veicoli mobili o di monitoraggio della flotta. A tal fine, tutti i segnali possono essere acquisiti come flusso di segnale grezzo e decodificati nel PC o nel software del registratore. Tutti i segnali acquisiti possono anche essere decodificati in tempo reale e trasferiti a un'uscita di tensione analogica (MX878B) o, ad esempio, a un bus di campo basato su Ethernet (CX27C) per l'integrazione al banco. La potente modalità CAN gateway del modulo consente di trasmettere fino a 200 segnali di ingresso analogici al sistema di automazione e quindi di integrare facilmente le nuove apparecchiature nel banco di prova esistente o in qualsiasi registratore o apparecchiatura di prova mobile. A tal fine, tutti i segnali possono essere codificati in tempo reale, il che consente di ottenere latenze minime < 1 ms. MX471C funziona anche come gateway Ethernet. Pertanto, qualsiasi segnale proveniente dai moduli MX direttamente collegati può essere trasferito a Ethernet e a un PC o a un registratore. Inoltre, i messaggi possono essere suddivisi, a seconda delle esigenze, e riassemblati, ad esempio per creare un gateway CAN-2-CAN.
