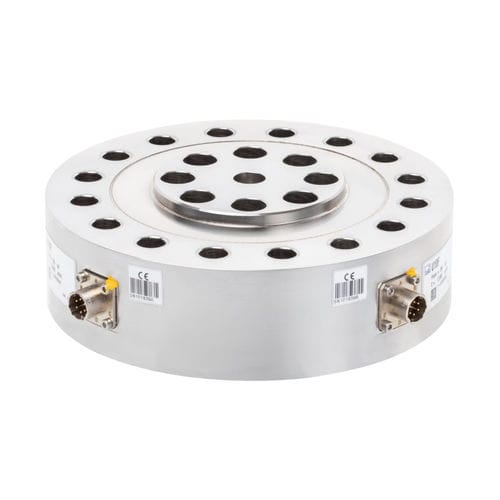

Cella di carico di trazione-compressione U10F

a bottonecapacitivain acciaio inossidabile

Trasduttore di forza di trazione-compressione U10F: Capacità da 50 kN a 1,25 MN Come i collaudati trasduttori U10M e C10, i trasduttori di forza a profilo particolarmente basso della serie U10F utilizzano il principio di misurazione della forza di taglio per ottenere la stessa eccezionale precisione e lo stesso spostamento ridotto dei modelli gemelli. Ciò rende le celle di carico U10F adatte all'acquisizione di trend di forza rapidi e dinamici e di forze statiche. I sensori sono saldati ermeticamente e realizzati in acciaio inossidabile. Le connessioni a flangia su entrambi i lati consentono l'installazione, che facilita notevolmente il processo rispetto ai sensori con filettatura centrale. A questo scopo, HBK offre set di viti con finitura rivestita per la protezione dalla corrosione. Allo stesso tempo, il rivestimento garantisce un coefficiente di attrito uniforme e basso, in modo da non richiedere l'ingrassaggio o l'oliatura delle viti. Varie configurazioni pratiche consentono all'U10F, come ai suoi modelli gemelli U10M e C10, di adattarsi in modo flessibile al compito di misura. Preciso Precisione di riferimento TCzero di soli 150 ppm/10 K Basso errore di linearità (0,035 - 0,05% a seconda della capacità) Isteresi molto bassa (0,04 - 0,05% a seconda della capacità) Garantite l'efficacia dei costi investendo oggi nella precisione che sarà necessaria domani. Precisione significa un campo di misura più ampio. Eseguite più operazioni di misura con lo stesso sensore. Robusto e durevole Realizzato in acciaio inox, grado di protezione IP68 (con opzione cavo) Elevata riserva di sovraccarico Elevata resistenza alla fatica anche quando il campo di misura è completamente utilizzato in modalità alternata tensione/compressione
