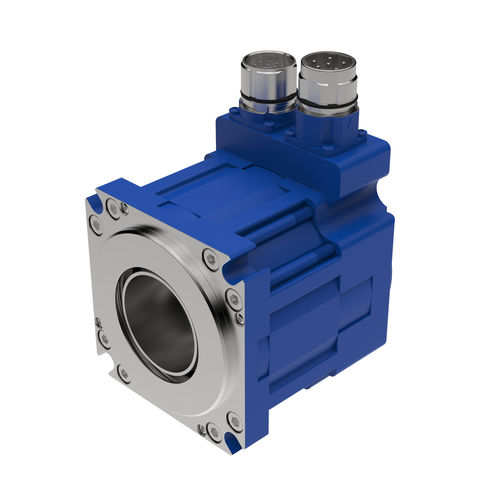

La tecnologia con giunto integrato consente un'installazione ancora più compatta dei servomotori. L'accoppiamento è posizionato all'interno dell'albero del rotore, rendendo l'installazione estremamente breve.
- L'ICM 09N ha una velocità nominale di 3000 giri/min, una coppia nominale di 3,6 Nm e una lunghezza di 87,3 mm.
- Il peso è di soli 3,0 kg.
- Resolver, Hiperface, protocollo EnDat e una serie di piedinature compatibili con i convertitori di frequenza.
- I motori possono essere forniti con o senza freno.
- Il grado di protezione IP 65 è standard e può essere ordinato con IP 67.
- La tecnologia con accoppiamento integrato consente un'installazione ancora più compatta dei servomotori.
- Per ulteriori informazioni, consultare la scheda tecnica dell'ICM 09N.
Dati del prodotto ICM 09N:
- Velocità nominale [rpm]: 3000
- Coppia a bassa velocità [Nm]: 5.2
- Coppia nominale [Nm]: 3.6
- Coppia di picco [Nm]: 16.4
- Corrente nominale [A]: 3.8
- Lunghezza* [mm]: 87,3
- Dimensione della flangia [mm]: 92
- Massa** [kg]: 3.0
- Inerzia [kgcm^2]: 5.5
* Senza trasduttore e freno
** Con sistema di retroazione resolver
Accoppiamenti:
Sono attualmente disponibili due tipi di accoppiamenti, tutti con soffietto metallico. Sono disponibili due lunghezze di soffietto che consentono di ottenere un'uscita di 0,2 e 0,3 mm rispettivamente. Entrambe le lunghezze hanno una rigidità di circa 9 kNm/rad.
Il modello CBE utilizza un albero a espansione.
Il diametro standard dell'albero di espansione è 16f7; altri alberi sono disponibili su richiesta.
Il modello CBC utilizza una singola vite per bloccare l'albero della macchina. Può essere fornito per adattarsi ad alberi da ø5 a ø20 mm per ICM09 e fino a ø25 per ICM14.
---
