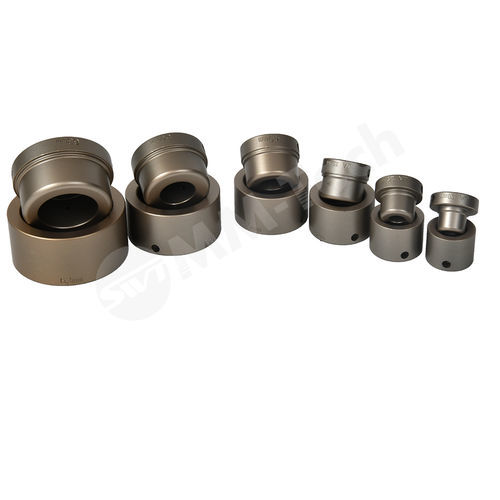

Bussola per tubi

Presa per saldatura di tubi progettata per saldature a fusione per innesto, adatta alle operazioni di giunzione di tubi con una vasta gamma di diametri disponibili.

Presse di saldatura:

• 16 mm — 75 mm
• 20 mm — 90 mm
• 25 mm — 110 mm
• 32 mm — 125 mm
• 40 mm — 140 mm
• 50 mm — 160 mm
• 63 mm — (valore non specificato)

Specifiche per la presa di saldatura:

• Diametro 16 mm: A (maschio) = 16.04; B (maschio) = 15.84 ±0.04; A (femmina) = 15.54; B (femmina) = 15.44 ±0.04; Profondità di fusione H A = 13; H B = 13
• Diametro 20 mm: A (maschio) = 20.05; B (maschio) = 19.78 ±0.04; A (femmina) = 19.53; B (femmina) = 19.38 ±0.04; Profondità di fusione H A = 14; H B = 14
• Diametro 25 mm: A (maschio) = 25.04; B (maschio) = 24.77 ±0.04; A (femmina) = 24.51; B (femmina) = 24.32 ±0.04; Profondità di fusione H A = 15; H B = 16
• Diametro 32 mm: A (maschio) = 32.03; B (maschio) = 31.75 ±0.04; A (femmina) = 31.50; B (femmina) = 31.26 ±0.04; Profondità di fusione H A = 16.5; H B = 18
• Diametro 40 mm: A (maschio) = 40.02; B (maschio) = 39.76 ±0.04; A (femmina) = 39.48; B (femmina) = 39.20 ±0.04; Profondità di fusione H A = 18; H B = 20
• Diametro 50 mm: A (maschio) = 50.02; B (maschio) = 49.68 ±0.06; A (femmina) = 49.46; B (femmina) = 49.19 ±0.06; Profondità di fusione H A = 20; H B = 23
• Diametro 63 mm: A (maschio) = 62.99; B (maschio) = 62.60 ±0.06; A (femmina) = 62.46; B (femmina) = 62.10 ±0.06; Profondità di fusione H A = 24; H B = 27
• Diametro 75 mm: A (maschio) = 74.91; B (maschio) = 74.59 ±0.06; A (femmina) = 74.32; B (femmina) = 74.00 ±0.06; Profondità di fusione H A = 26; H B = 31
• Diametro 90 mm: A (maschio) = 89.92; B (maschio) = 89.57 ±0.06; A (femmina) = 89.33; B (femmina) = 88.93 ±0.06; Profondità di fusione H A = 29; H B = 35
• Diametro 110 mm: A (maschio) = 109.88; B (maschio) = 109.49 ±0.06; A (femmina) = 109.29; B (femmina) = 108.80 ±0.06; Profondità di fusione H A = 32.5; H B = 41

Caratteristiche / specifiche tecniche:

• Materiale: Alluminio (corpo della presa)
• Finitura / vernice: Daikin Teflon
• Colori disponibili: Nero e oro o personalizzati
• Gamma standard metriche: 20 mm – 160 mm (disponibili taglie intermedie come specificato)
• Opzione pollici USA: disponibile per misure 1/2" – 2" o su richiesta
• Parametri dimensionali e tolleranze: vedi la sezione "Specifiche per la presa di saldatura"
