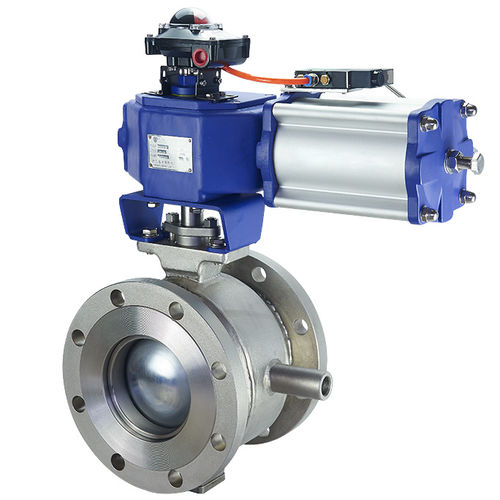

Valvola a sfera V–Notch

manualea regolazione di portataper fango

Valvola a sfera con intaglio a V La valvola a sfera a segmento (V-Notch Ball Valve) è una valvola a sfera segmentata di controllo della strozzatura che fornisce un'elevata capacità di flusso con caratteristiche ottimali per i mercati industriali, inclusi quelli della pasta di cellulosa e della carta, delle raffinerie, delle industrie chimiche e petrolchimiche. Applicazioni delle valvole a sfera segmentate AFC V-Port: Fango e fluido viscoso Polvere e particelle in fluido ● Chips e fibre nel processo di produzione della pasta di cellulosa e della carta Controllo di flusso Controllo della pressione Vapore, gas e liquidi La valvola a sfera a segmento AFC è progettata principalmente per il controllo del flusso e può essere utilizzata anche per l'intercettazione operazione. La porta dentellata sulla sfera del segmento contribuisce ad una forte sollecitazione di taglio per tagliare i supporti con fibre e particelle. Di conseguenza, questa valvola a sfera di segmento è una buona valvola di controllo generale (carattere di flusso in percentuale uguale) per la maggior parte delle applicazioni di processo della pasta di legno e della carta, o un flusso simile contiene fibre e particelle. Caratteristiche 1. Corpo: a) Il design del corpo integrale offre una maggiore rigidità contro i carichi fluttuanti dei tubi. b) Elimina il percorso di perdita associato al design del corpo in due pezzi. c) Sono disponibili sia il wafer che la connessione a flangia. 2. Nucleo: a) La sfera con intaglio a V appositamente progettata fornisce una forte sollecitazione di taglio e una tenuta ermetica b) I trattamenti di cromo duro, nitrurazione e HCOF sono tutti disponibili per il trattamento superficiale della sfera, migliorando la durezza, la resistenza all'abrasione, la resistenza alla fatica, la resistenza alla corrosione e le prestazioni ad alta temperatura. c) La superficie sferica dentellata e ben rettificata della sfera assicura una piccola coppia di serraggio e una tenuta ermetica, specialmente per il metallo seduto valvola a segmento.
