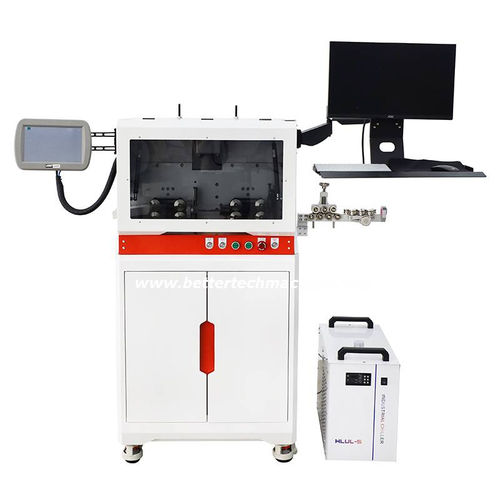

Macchina per tagliare e spelare i di fili JWD-SM603

a lamalaser UVprogrammabile

Panoramica del prodotto
La macchina automatica per taglio, spelatura e marcatura laser UV JWD-SM603 è progettata per l'elaborazione ad alta efficienza dei cablaggi nei contesti industriali. Integra taglio preciso, spelatura non distruttiva e marcatura laser UV ad alta velocità con assegnazione lavori basata su MES per automatizzare i flussi di produzione.

Modello
JWD-SM603

Marca
BETTERTECH

Caratteristiche principali

• Dimensione cavo applicabile: 0,75–30 mm² (max Φ18) — fili monofilo, cavi multifilo, cavi schermati, PVC e altri cavi elettrici
• Sistema laser: laser UV 5 W per marcatura non a contatto e ad alta velocità; supporta font vettoriali, codici a barre, QR code, loghi e dati variabili
• Integrazione MES: integrazione trasparente per invio ed esecuzione automatica dei lavori in impianti smart
• Capacità produttiva: fino a 3500 pezzi/ora (in base a dimensione e lunghezza del cavo)
• Modalità di marcatura: punto fisso, distanza fissa, marcatura continua e dump delle font

Applicazioni

• Cablaggi elettronici di precisione (es. cavi per telefoni cellulari, apparecchiature medicali) che richiedono spelatura non distruttiva e marcatura a livello di micron
• Cavi automobilistici con requisiti di marcatura resistenti ad alte temperature e corrosione
• Processamento in batch di cavi industriali per aumentare la produttività e ridurre i costi di manodopera

Campioni
Esempi di marcatura e spelatura disponibili (immagini dei campioni nella scheda prodotto).

Specifiche tecniche

• Tipo macchina: Macchina automatica per taglio, spelatura e marcatura laser di cavi
• Modello: JWD-SM603
• Funzioni: taglio cavi, spelatura dell'isolamento, marcatura laser UV, sistema MES
• Cavo applicabile: filo monofilo, cavo multifilo, cavo schermato, filo elettrico, filo PVC
• Capacità: 3500 pezzi/ora (a seconda di lunghezza e dimensione del cavo)
• Dimensione cavo: 0,75–30 mm² (max Φ18)
• Tipo laser: Laser UV
• Potenza laser: 5 W
• Diametro stampa: 1–16 mm
• Velocità di marcatura: 10–7000 mm/s
• Altezza minima carattere: 0,2 mm
• Metodi di marcatura: punto fisso, distanza fissa, continuo, dump delle font
• Lunghezza spelatura completa: Frontale 1–200 mm; Posteriore 1–100 mm
• Lunghezza spelatura parziale: Frontale 1–1500 mm; Posteriore 1–300 mm
• Lunghezza di taglio: 1–999999.9 mm
• Tolleranza di taglio: ≤ 0,002 × lunghezza di taglio
• Materiale lama: Acciaio ad alta velocità importato
• Modalità di azionamento: Servomotore e vite madrevite rettificata di precisione
• Metodo di alimentazione: Alimentatore a rulli tipo cingolato (senza graffi)
• Fonte d'aria: 0,5 MPa
• Alimentazione: AC 220V 50/60Hz (opzionale 110V)
• Dimensioni: 707 × 590 × 1440 mm
• Peso: 140 kg
• Raffreddamento: Raffreddamento ad acqua con rilevamento automatico del surriscaldamento
• Condizioni operative: 10–40 °C; umidità relativa ≤ 90% (senza condensa)
• Opzioni di marcatura: data, ora, testo variabile, numero seriale, codice a barre, QR code, pattern
