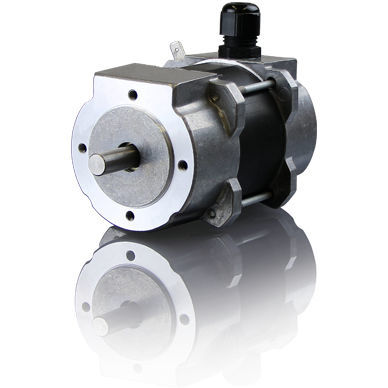

Servomotore trifase EC07 series

DCEC48 V

I motori EC sono chiamati anche motori DC brushless. La loro costruzione è equivalente alla costruzione di un motore sincrono trifase con rotore a magneti permanenti. Non ci sono parti a durata limitata (ad eccezione dei cuscinetti a sfera), come ad esempio le spazzole di carbone dei motori CC. Tuttavia, il comportamento di controllo e la curva caratteristica dei motori EC sono simili a quelli di un motore a corrente continua. Grazie alla struttura semplice e robusta e ai bassi requisiti dell'elettronica di controllo, questo tipo di motore può essere utilizzato con un convertitore di frequenza semplificato con commutazione a blocchi. All'interno, viene utilizzato un anello di magneti al neodimio legato con polimeri. Grazie al suo anello magnetico compatto, è particolarmente adatto per coppie elevate. Rispetto a un comune motore asincrono, un motore EC è caratterizzato da una maggiore densità di potenza. In combinazione con un rilevamento della posizione del rotore su base Hall (RLE), può essere utilizzato anche come azionamento a velocità variabile. La serie EC di Heidrive GmbH è composta da tre taglie con lunghezze diverse e copre una gamma di potenza da 35 W a 220 W. Ciò corrisponde a una coppia nominale da 0,1 Nm a 0,7 Nm. I motori qui specificati hanno una tripla capacità di sovraccarico
