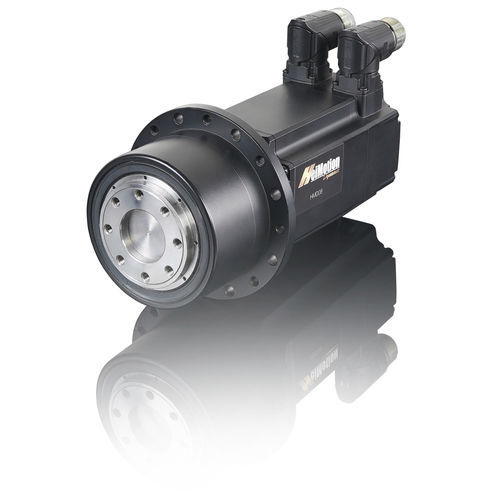

Servo motoriduttore AC V Series

planetarioa due pianiper il settore della robotica

Le serie di servomotori HeiMotion Premium e Dynamic possono essere integrate con riduttori planetari a montaggio diretto da 40 mm a 130 mm. Le combinazioni modulari motore-riduttore soddisfano requisiti speciali, come carichi radiali elevati o diversi tipi di montaggio sulla macchina. Motoriduttore planetario I servomotori Heidrive possono essere combinati con vari riduttori planetari compatti in montaggio diretto da 40 mm a 130 mm. Oltre alle combinazioni standard, è possibile combinare motori e riduttori di dimensioni diverse. Montaggio diretto per servomotori Nella progettazione del motoriduttore epicicloidale, l'attenzione era rivolta soprattutto alla riduzione della lunghezza complessiva e alla bassa rumorosità. È stato possibile ottenere una riduzione della rumorosità fino a 6 dB grazie all'eliminazione dell'accoppiamento a morsetto e al collegamento molto più preciso dell'ingranaggio solare. Il riduttore monostadio è disponibile con rapporti da 1 a 10, mentre la versione a due stadi è disponibile con rapporti da 9 a 64. Ulteriori vantaggi dei riduttori epicicloidali a montaggio diretto sono il basso momento di inerzia della massa e il peso ridotto. Una panoramica delle proprietà dei riduttori epicicloidali: - Gioco ridotto - Coppie di uscita elevate - Alta efficienza (fino al 96%) - Poca rumorosità - Massime esigenze di qualità - Qualsiasi posizione di montaggio - Lubrificazione a vita - Senso di rotazione identico - Design modulare con opzioni aggiuntive disponibili su richiesta Vantaggi della combinazione motore-riduttore HMPG/HMDG: - Lunghezza di installazione compatta - Basso momento di inerzia della massa - Peso ridotto - Bassa rumorosità - Elevato rapporto di efficienza I motori HeiMotion Premium sono disponibili in cinque dimensioni di flangia: - 40 mm - HMP 04 - 60 mm - HMP 06 - 80 mm - HMP 08 - 100 mm - HMP 10 - 130 mm - HMP 13
