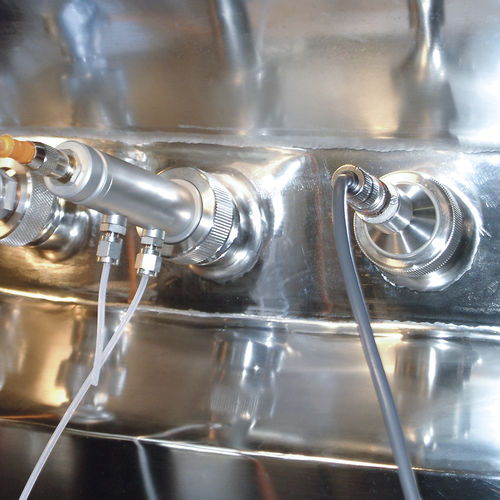

Sonda di concentrazione ALCOSENS

per alcooldi processoper reattore

La sonda viene immersa direttamente nel fluido da monitorare attraverso una porta per la sonda. L'alcol dalla soluzione di misura (metanolo o etanolo) si diffonde attraverso uno speciale sistema di membrane in una camera di misura attraverso la quale scorre il gas di trasporto. Attraverso il gas di trasporto, l'alcol viene trasportato a un sensore di gas a semiconduttore. La variazione della resistenza del sensore viene valutata da un amplificatore di misura, tenendo conto della compensazione della temperatura. Materiale 1.4404 / silicone Campo di misura: 0 - 6 % (v/v) o 0 - 0,6 % (v/v) Connessione al processo: attacco da 19 mm/ 25 mm / diversi su richiesta Lunghezza sonda 105 / 120 / 220 / 320 mm Possibilità di CIP e SIP Visualizzazione della concentrazione di alcol Uscita analogica 4-10 mA / 0-10 V Connessione Ethernet o Profibus Possibilità di manutenzione remota Visualizzazione delle tendenze di alcol, temperatura e livello di riempimento (opzionale) Gestione degli allarmi Documentazione GMP su richiesta COSTRUZIONE E FUNZIONE DELL'AMPLIFICATORE PER LA SONDA ALCOSENS Il "Trasmettitore S7" utilizzato come amplificatore di misura è progettato per il collegamento di una o quattro sonde, ma può essere esteso a qualsiasi numero di sonde. La calibrazione delle sonde viene effettuata su un pannello a sfioramento. La concentrazione di alcol e la temperatura sono visualizzate online. L'uscita dei valori misurati al sistema di controllo di processo avviene tramite un modulo analogico come segnale 4-20 mA o tramite un'interfaccia digitale via OPC. Il trasmettitore S7 e tutti i collegamenti elettrici necessari, compresa l'alimentazione del gas di trasporto, sono installati in un armadio elettrico (classe di protezione IP 65) in acciaio inox. Tutte le linee escono dall'armadio elettrico tramite connessioni filettate PG.
