Materiale:

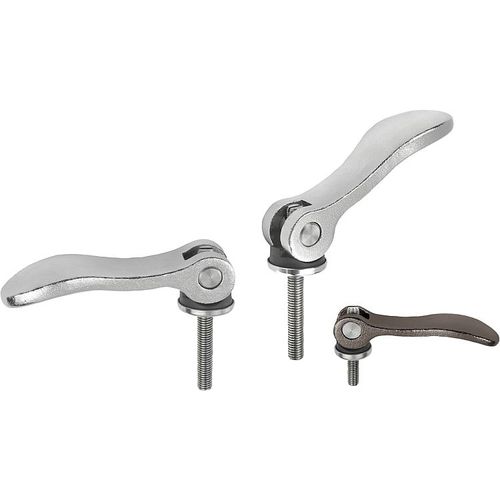

Leva in acciaio inox 1.4308.
Rondella di pressione in plastica PA 66 GF 35-X, rinforzata con fibra di vetro.
Perno, rondella e vite prigioniera in acciaio inox 1.4305.
Versione:
Leva di serraggio lucidata elettroliticamente o sabbiata.
Rondella di pressione nera.
Perno, rondella e vite prigioniera non trattati.
Nota:
Le leve a camma regolabili vengono utilizzate quando la posizione della leva di serraggio rispetto all'asse di serraggio consente solo una determinata posizione (circuito di interferenza). Con la filettatura a passo fine sulla vite prigioniera si imposta la posizione esatta della leva di serraggio con l'aiuto di un cacciavite.
Le materie plastiche tendono a deformarsi sotto carico (retardation).
Nota disegno:
1) Vite per la regolazione fine della leva di serraggio
