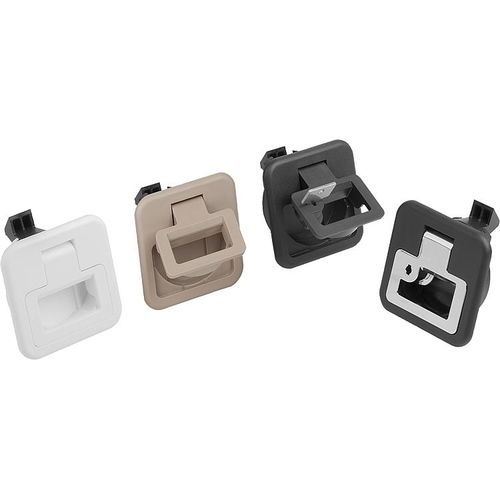

Serratura meccanica K1651 series

per armadiin plasticafilomuro

Materiale: PC/ABS. Versione: Alloggiamento colore nero, bianco o beige.Impugnatura nero, cromato, bianco o beige. Nota: Le chiusure automatiche grazie all'impugnatura ribassata sono state progettate per il montaggio a filo in porte, sportelli e cofani. Disponibili in quattro diverse grandezze per vari spessori del battente della porta. Sicurezza aggiuntiva grazie alle varianti con chiave. L'impugnatura precedentemente chiusa impedisce il ribaltamento. Infiammabilità (finitura / esecuzione in plastica): UL94-HB riportata in elenco. Coppia max. per il serraggio delle viti: 2 Nm. Forma A: con chiave Forma B: senza chiave Modalità di utilizzo Tirando l'impugnatura la chiusura viene portata in posizione aperta ed è possibile aprire la porta. Il meccanismo di chiusura è garantito automaticamente premendo la porta. La chiusura può essere comandata anche dal retro. Utilizzo: - Industria automobilistica - Tecnologia medicale - Ingegneria meccanica/costruzione di macchine - Costruzione di navi e imbarcazioni - Settore aeronautico e spaziale - Industria del mobile Montaggio: 1. Realizzare la sezione di montaggio come dal disegno. 2. Applicazione dell'angolare di montaggio. 3. Fissaggio dal retro mediante elementi di montaggio. Fornitura Con le chiusure automatiche con chiave vengono fornite 2 chiavi. Non sono inclusi nella fornitura il supporto per il montaggio e le viti (M5). Nota disegno: 1) Battente della porta 2) Telaio 3) Impugnatura 4) Angolare di montaggio 5) Altezza del supporto di montaggio (vedere Tabella H7) 6) Sezione di montaggio
