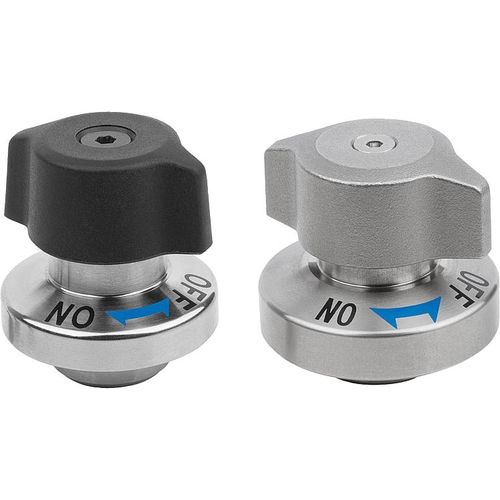

Nottolino 1/4 di giro K1561 seriesin acciaioin acciaio inoxin poliammide
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- 1/4 di giro
- Materiale
- in acciaio, in acciaio inox, in poliammide
- Altre caratteristiche
- rotativo
Descrizione
Le chiusure servono per la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.
Materiale:
Custodia in acciaio o acciaio inox.
Manopola in termoplastica PA (poliammide) o in acciaio inox.
Versione:
Alloggiamento nichelato o non trattato.
Pulsante PA rinforzato con fibra di vetro.
Manopola acciaio inox non trattato.
Nota:
Viti di fissaggio M2 o M3 in acciaio inox incluse.
Possibilità di montaggio forma A per spessore della piastra 6 mm.
Possibilità di montaggio forma B per spessore della piastra superiore > 6 a 14 mm.
Modalità di utilizzo
Assicurarsi che la manopola sia in posizione "OFF".
Posizionare il dispositivo di chiusura sopra il perno di bloccaggio e ruotare la manopola in posizione "ON".
Quando il bloccaggio è completo è udibile il rumore di uno scatto.
Accessori:
Bullone di fissaggio K1564.
Nota disegno:
1) Piastra
