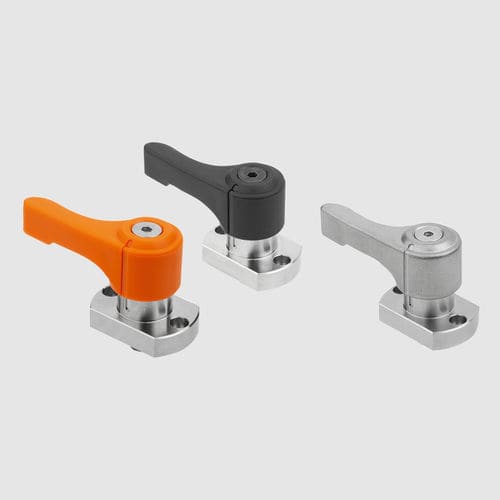

Flangia di bloccaggio manuale K2550 series

meccanicaad azionamento manualeper albero

I morsetti a spinta offrono un modo pratico, semplice e veloce per fissare o sganciare componenti meccanici quali barre piatte o alberi. Sono ideali per applicazioni nel settore delle macchine e della tecnologia di produzione, dove spesso è richiesta una movimentazione ripetuta. I morsetti a spinta sono facili da montare e consentono una regolazione precisa e una presa sicura. Materiale Alloggiamento, perno e pinza a diamante in acciaio inossidabile. Leva in acciaio inossidabile o termoplastica PA (poliammide). Versione Alloggiamento e perni lucidi. Pinza a diamante zincata elettroliticamente. Leva in PA rinforzata con fibra di vetro, arancione o nera. Leva in acciaio inossidabile, lucida. Nota Sono incluse viti di fissaggio in acciaio inossidabile M2 o M3. Sgrassare accuratamente tutte le superfici di contatto. Non muovere le aste o gli alberi bloccati. Rispettare il campo di serraggio raccomandato (5,9 - 6,3 mm). Urti o vibrazioni eccessivi possono causare lo spostamento dell’oggetto serrato. Modalità di funzionamento Assicurarsi che il morsetto a spinta sia in posizione di sblocco. Far scorrere la barra piatta o l’albero nella posizione di sblocco. Ruotare la leva di 90°. A serraggio completo, le linee di riferimento risultano allineate e si avverte un clic. Riferimento al disegno 1) Opzione di montaggio 1 per barre piatte 2) Opzione di montaggio 2 per alberi 3) Opzione di montaggio 3 per alberi appiattiti 4) Posizione di serraggio 5) Posizione di sblocco 6) Diametro della svasatura per le varianti con superficie diamantata 7) Adatto per viti di fissaggio (a testa esagonale incassata) M2/M3 8) H4 = Campo di serraggio raccomandato (corsa di serraggio 5,8 - 6,5) 9) Dimensioni minime per il montaggio dei morsetti di spinta 10) Lamiera piana 11) H6 = Spessore della lamiera piana (0 - 0,2), determinato dal cliente 12) Albero 13) Diametro per il collare dell’albero: diametro dell’albero +0,1 +0,2
