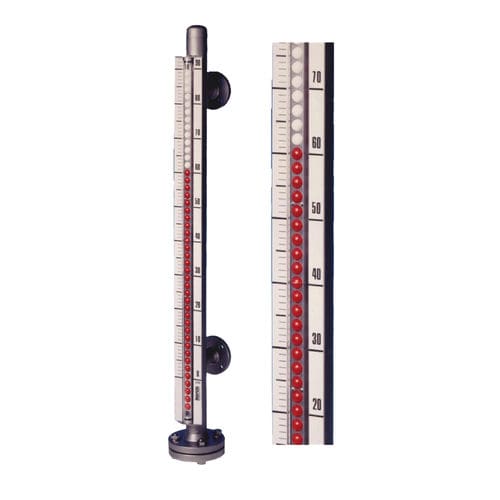

Livello visivo per liquidi NBK series

d'acquaa by-passmagnetico

Punti salienti

• Indicatore magnetico a rullo o sfera insensibile, utilizzabile in campo senza alimentazione esterna
• Interruttori di finecorsa
• Uscita analogica
• HART, Profibus-PA, Foundation Fieldbus

Descrizione
Gli indicatori di livello bypass Kobold sono impiegati per la misura continua, la visualizzazione e il monitoraggio dei livelli di liquido. Il tubo bypass è fissato alla parete laterale del serbatoio; secondo il principio dei vasi comunicanti, il livello nel tubo bypass corrisponde al livello nel serbatoio. Un galleggiante con magneti circolari integrati segue il livello del liquido all'interno del tubo e lo trasmette in modo non a contatto a un display esterno o a dispositivi di monitoraggio. Sono disponibili diverse opzioni di indicazione e controllo.

Applicazioni
Gli indicatori di livello bypass sono adatti per la misura continua, la visualizzazione e il monitoraggio dei liquidi in serbatoi e recipienti in vari settori industriali (processi, chimica, acque e reflui, HVAC, energia).

Caratteristiche / Dati tecnici

• Lunghezza di misura: max. 5,5 m (più lungo: in 2 parti)
• Scala: %, cm, dm (altre su richiesta)
• Inizio del campo di misura: centro della connessione inferiore
• Fine del campo di misura: centro della connessione superiore
• Precisione: ±10 mm
• Ripetibilità: ±5 mm
• isteresi: dipende dalla viscosità del mezzo
• Temperatura ambiente: versione metallica -20°C … +80°C
• Versione plastica: 0°C … +50°C
• Temperatura di stoccaggio: vedere temperatura ambiente
• Categoria climatica: Classe D secondo IEC 654 Parte 1: posizioni non protette con influenza climatica diretta
• Protezione ingresso: IP54, IP65 (opzionale)
• Compatibilità EMC: conforme alla raccomandazione NAMUR NE 21
• Connessione di processo: flange secondo EN 1092, ANSI B16.5, DIN2512
• Dimensione nominale: DN25/1/2" (altre su richiesta)
• Pressione nominale: PN40, ASME Cl150 / 300 (altre su richiesta)
