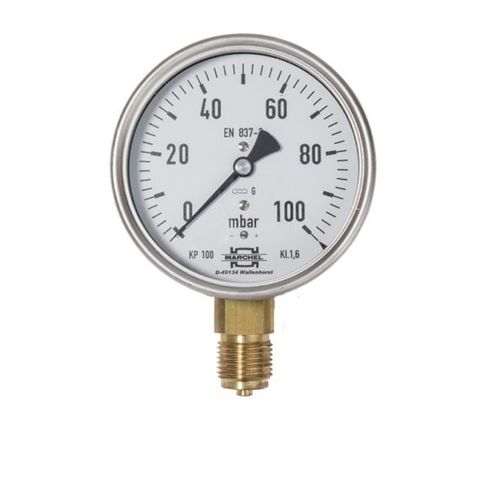

Manometro con elemento a capsula
classe 1.6, con regolazione dello zero
per l'indicazione della pressione secondo
per gas secondo il codice di pratica DVGW G 260 e aria
alloggiamento in acciaio inox Ø 100 mm,
elemento di misura rame/ottone (CuBe)
attacco R 1/2 radiale,
TS -20°C a + 60°C, sicurezza di sovraccarico 1,3 volte
Uso corretto e appropriato
Adatto a misurare le pressioni.
Per gas naturale, gas di città, gas liquido (gassoso) e aria secondo il codice di pratica DVGW G 260.
Costruzione
alloggiamento/anello a baionetta in acciaio inox, vetro frontale vetro strumento, NG 100, attacco G1/2B manometro a capsula inferiore KP 100
- secondo EN 837-3, classe 1.6
- protezione IP 54 (EN 60529)
- con correzione dello zero, dal davanti
- elemento di misura lega CuBe
- attacco ottone
- movimento tubo bourdon in ottone manometro RF 100
- secondo EN 837-1, classe 1.0
- protezione IP 54 (EN 60529)
- versione di sicurezza S1 (EN 837-2)
- con soffiaggio
- elemento di misura lega di rame
- connessione ottone
- movimento ottone
Date generali
- solo per installazione verticale all'interno dell'edificio
- sicurezza di sovraccarico = 1,3 x valore di fondo scala
- carico statico = valore di fondo scala, carico dinamico = 0,9 x valore di fondo scala
---
