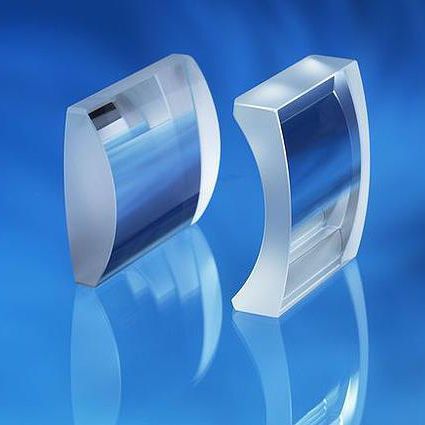

Lente cilindrico

acromaticodi precisione

Gamma di raggio 2.Raggio di 5 mm - ∞ Lunghezza Per un raggio di 2,5 mm - 5 mm: 1 mm - 40 mm Per un raggio di 5 mm - 10 mm: 5 mm - 100 mm Per un raggio di 10 mm - 1000 mm: 10 mm - 600 mm Larghezza 1 mm - 2 R o 250 mm, rispettivamente Le lenti cilindriche possono essere dotate di bordi rotondi: 1 mm - 2 R diametro e 350 mm (max.) su richiesta Tolleranze Variazione del raggio fino a 1000 mm: ± 1 %, ± 5 % oltre 1000 mm, fino a ± 0,01 mm di raggio su richiesta (a seconda della geometria) Lunghezza: ± 0,1 mm Larghezza: ± 0,1 mm Irregolarità: λ/4 per 10 mm a 633 nm, ridotto a λ/10 su richiesta, disponibile opzionalmente con prova documentale di certificazione fino al diametro massimo di 150 mm (a seconda del raggio) Variazione dello spessore del bordo: fino a ± 0,1 mm (centraggio), fino a 1 μ su richiesta Maggiore precisione su richiesta.
