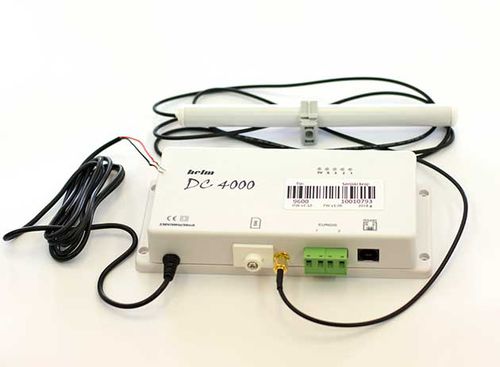

Modulo di comunicazione RS485 DC4000 series

GSMGPRSa distanza

Il comunicatore DC4000 è utilizzato per la lettura e la parametrizzazione a distanza dei misuratori di potenza in tempo reale tramite la rete GSM/GPRS. Il comunicatore comunica tramite il protocollo IEC62056-21 o IEC62056-31 (Euridis). Il protocollo IEC62056-21 utilizza il bus RS485, mentre il protocollo IEC62056-31 utilizza due euridi bus separati senza la necessità di hardware aggiuntivo (tipo PK-100). All'esterno, il comunicatore può accedere alla chiamata dati GSM (CSD) o al protocollo TCP/IP attraverso la connessione GPRS. I protocolli utilizzati sono anche IEC62056-21 e -31, e se viene inviata la richiesta di lettura o parametrizzazione dei misuratori IEC62056-31 tramite il protocollo IEC62056-21, il comunicatore eseguirà automaticamente la conversione del protocollo e restituirà i risultati secondo il protocollo IEC62056-21. Il comunicatore può essere parametrizzato in tre modi: GSM, TCP/IP o localmente tramite bus RS485. I parametri che possono essere letti o parametrizzati sono le impostazioni della connessione GPRS (nome utente, password, APN e porta), mentre è possibile leggere solo il livello del segnale GSM e le versioni di hardware e firmware. È anche possibile aggiornare da remoto il firmware a una versione più recente. L'impostazione dei parametri o la lettura delle impostazioni è protetta, per ogni comunicatore, da un codice univoco di 16 cifre, in modo che le impostazioni possano essere accessibili solo alle persone autorizzate.
