Linguetta di fissaggio ultraresistente

in metalloindustriale

Nome del prodotto
Componenti di supporto per interruttore GIS ad altissima tensione

Categoria

• Produzione di componenti e lavorazioni meccaniche
• Lavorazioni meccaniche di precisione

Descrizione del prodotto

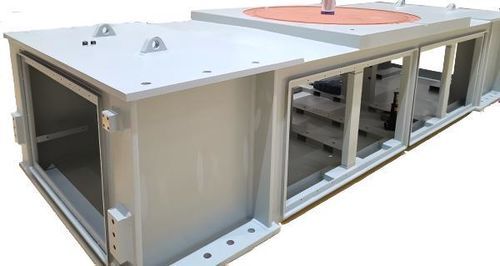

Questi componenti di supporto sono installati sotto il serbatoio principale degli interruttori GIS ad altissima tensione. L'insieme del supporto presenta una struttura complessa composta da circa 80 sottopezzi distinti. La produzione richiede un controllo rigoroso delle deformazioni dovute alla saldatura e un'elevata precisione nel rivettaggio e nell'assemblaggio. La flangia in lamiera piegata sul supporto è un'interfaccia critica che collega il serbatoio superiore dell'interruttore al meccanismo idraulico inferiore e richiede requisiti stringenti di planarità e finitura superficiale.

Specifiche tecniche

• Apparecchiatura applicabile: interruttore GIS ad altissima tensione (componenti di supporto sotto il serbatoio principale)
• Complessità dell'assemblaggio: circa 80 sottopezzi
• Requisiti di produzione: controllo rigoroso delle deformazioni da saldatura e della precisione di rivettaggio/assemblaggio
• Requisito di planarità della flangia: ≤ 0,1 mm
• Finitura superficiale: ≤ Ra3.2
• Variazione di spessore della flangia dopo lavorazione: ≤ 1 mm
• Controllo delle tolleranze nelle aree critiche: ≤ 0,05 mm
