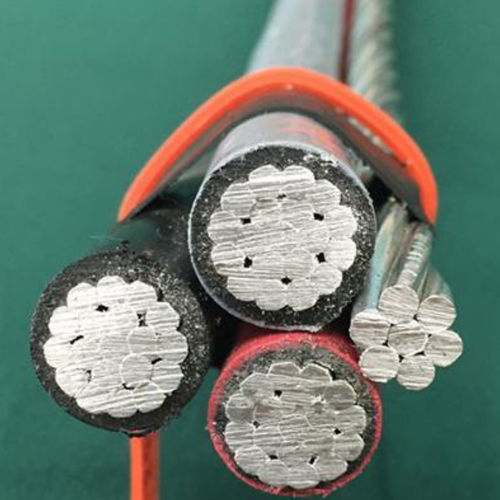

Rotaia conduttrice in alluminio Quadruplex Service Drop

in gessoisolatadi potenza

Utilizzato come cavo aereo per fornire energia trifase, solitamente da un trasformatore montato su palo, fino alla testa di servizio dell'utente, dove viene effettuato il collegamento al cavo di ingresso del servizio. Da utilizzare a tensioni di 600 volt fase-fase o inferiori e a temperature dei conduttori non superiori a 75°C per i conduttori isolati in polietilene o a 90°C per i conduttori isolati in polietilene reticolato (XLPE). Il cavo di discesa di servizio quadruplo soddisfa o supera le seguenti specifiche ASTM: B-230 Fili di alluminio, 1350-H19 per usi elettrici. B-231 Conduttori in alluminio, a trefoli concentrici. B-232 Conduttori di alluminio, a trefoli concentrici, rinforzati con acciaio rivestito (ACSR). B-399 Conduttori concentrici a trefoli in lega di alluminio 6201-T81. B-901 Conduttori in alluminio a trefoli tondi compressi che utilizzano un singolo filo di ingresso. Il cavo di discesa per servizi quadruplex soddisfa o supera tutti i requisiti applicabili di ICEA S-76-474. I conduttori in alluminio di questo cavo isolato sono trefoli concentrici in alluminio 1350-H19 compresso. Isolati con polietilene o polietilene reticolato (XLPE). I messaggeri del neutro sono a trefoli concentrici 6201, AAC o ACSR. I conduttori sono realizzati con creste per l'identificazione delle fasi (un conduttore con una cresta, un conduttore con due creste, un conduttore liscio)
