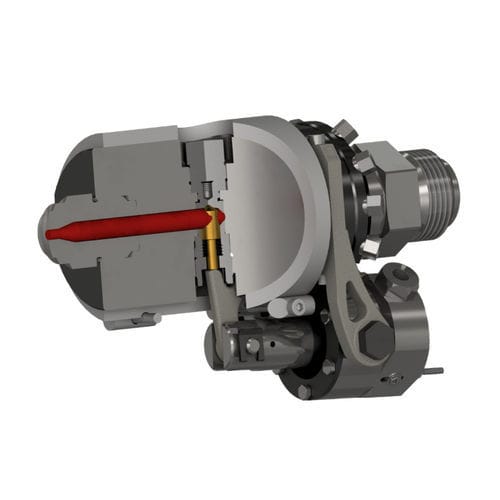

Ugello di iniezione BHP series

per materiali fusi90°con valvola a spillo

Gli ugelli BHP, ad azionamento pneumatico o idraulico, sono utilizzati nella lavorazione dei materiali termoplastici. Con l'ugello BHP, Herzog ha progettato un sistema che consente di avere un unico canale di flusso di fusione diretto. Di conseguenza, è possibile ottenere un canale di flusso molto più ampio, con conseguenti ridotte perdite di carico. Il principio del canale singolo consente di evitare il cosiddetto "effetto memoria". Lo spurgo e i cambi di colore possono essere realizzati in tempi molto brevi (come in un ugello aperto). Trova applicazione in: applicazioni ad alta velocità e ad alta portata, materiali sensibili alle alte temperature, materiali ad alta viscosità. Ideale per l'imballaggio, il settore automobilistico, gli elettrodomestici e i medicinali. Funzionamento: L'attuatore integrato nel gruppo (attivato pneumaticamente o idraulicamente) controlla un bullone che si trova a un angolo di 90° rispetto al flusso di fusione, tramite un meccanismo a leva. Il flusso di fusione viene quindi separato in modo indipendente dal processo. Il meccanismo del bullone è costruito in modo tale da garantire l'apertura automatica dell'ugello in caso di sovrapressione. A differenza di un sistema di chiusura ad ago, la separazione avviene più lontano dallo stampo. Per alcune applicazioni ciò potrebbe non essere adatto a causa del potenziale materiale residuo dopo il meccanismo di chiusura. I moduli per filtri, miscelatori e applicazioni GAIM ampliano la gamma di prodotti per ugelli di chiusura. Nota: I valori e le misure riportati in questa documentazione si riferiscono ad applicazioni standard
