Gli ugelli filtranti sono sempre più utilizzati per la lavorazione dei materiali termoplastici nelle macchine per lo stampaggio a iniezione. Fusioni pulite, prive di particelle estranee, sono assolutamente necessarie per una produzione economica e senza problemi di pezzi stampati.
Herzog® ha sviluppato un filtro di fusione caratterizzato da un design compatto e semplice. Il filtro di fusione può essere assemblato e preparato per il funzionamento nel più breve tempo possibile. Il filtro di fusione si basa sul cosiddetto "principio della fessura". La geometria della fessura a pettine impedisce alle particelle estranee molto sottili e piuttosto lunghe di passare attraverso di essa.

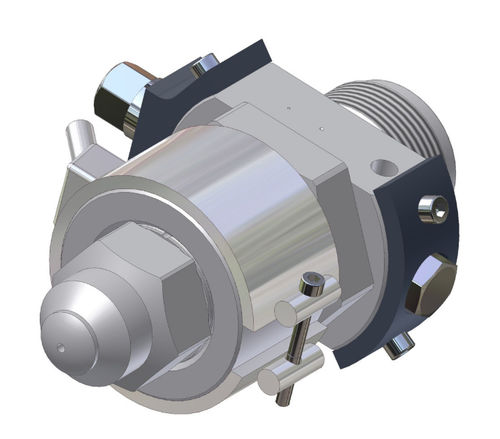

L'ugello della macchina Herzog® di tipo F è un'ottimizzazione dell'ugello del filtro di tipo FN. Il tipo F è dotato di un esclusivo sistema di spurgo che consente la pulizia del filtro senza dover rimuovere o smontare alcuna parte dell'ugello. Questo vantaggio consente di ridurre al minimo i tempi di fermo della produzione.
Funzione
La colata trasportata dall'unità di plastificazione all'ugello del filtro è mantenuta fluida dalla striscia riscaldante dell'ugello; fondamentalmente, si consiglia di controllare la temperatura dell'ugello.
La colata viene alimentata tramite condotti di alimentazione di dimensioni generose (verdi) fino alle fessure del filtro e scorre attraverso di esse. Le particelle estranee più grandi della profondità della fessura vengono trattenute nel condotto di guida. La colata filtrata fluisce attraverso i condotti di uscita verso lo stampo di iniezione.
Vantaggi dell'ugello filtrante tipo F
Stampaggio a iniezione senza problemi
Nessun blocco dovuto a corpi estranei nello stampo
Tempi di fermo macchina minimi grazie all'esclusivo sistema di spurgo delle particelle
Vantaggi aggiuntivi di omogeneizzazione
Buoni effetti autopulenti
Nessun deposito di materiale negli "angoli morti".
---
