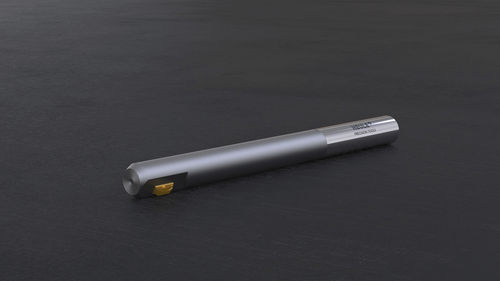

Utensile per macchina utensile SNAP series

La gamma di utensili comprende utensili di smussatura per fori da Ø2,0 mm a Ø35,0 mm. Usando la versione a cassetta è possibile smussare qualsiasi diametro foro. La capacità di smussatura varia da 0,2 mm a 1,5 mm a seconda della lama. La capacità di smussatura e l’angolo di smussatura sono definiti geometricamente sulla lama SNAP e possono essere modificati solo con l’uso di una lama con una configurazione diversa. La famiglia di utensili SNAP è composta da 3 gruppi di tipi che differiscono per dimensioni. Da un lato c’è SNAP 2–4, dall’altro SNAP 5–20 e gli utensili a cassetta. Gli utensili di smussatura più grandi sono progettati come un unico pezzo, mentre quelli più piccoli sono composti da corpo utensile e alloggiamento lama. Il design semplice e l’azionamento completamente meccanico sono la garanzia di un funzionamento affidabile durante la smussatura. Le lame appositamente affilate dell’utensile di smussatura SNAP sono disponibili in versione in tirata e spinta o per taglio solo in tirata. Questa lama di smussatura viene mantenuta mobile da una spina di controllo sotto pressione elastica nel corpo utensile. La sostituzione delle lame avviene manualmente e può quindi essere eseguita direttamente nella macchina. Descrizione fasi processo La lama genera lo smusso desiderato in avanzamento di lavoro in spinta e con la velocità di lavoro. Non appena viene raggiunta la capacità di smussatura impostata dalla geometria della lama, la lama penetra radialmente nel corpo utensile. Quindi si attraversa in rapido il foro senza fermare la rotazione del mandrino. Una sezione di scorrimento appositamente realizzata impedisce la rottura del foro,
