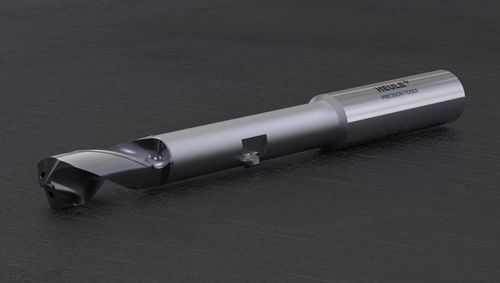

Utensile di foratura a inserti VEX

multiusoin carburoad alta prestazione

La gamma standard comprende utensili per forature da Ø5,0 mm a Ø11,5 mm. Sono disponibili nella versione con profondità di foratura 1xd o 2xd. Le cuspidi di foratura corrispondenti sono disponibili con incrementi di 0,1 mm. Le lame per smussatura sono conformi alla serie SNAP5. Queste sono disponibili a partire da Ø5,5 x 90° con incrementi di 0,5 mm e nella versione per taglio in tirata e spinta o solo per taglio solo in tirata. La capacità di smussatura e l’angolo di smussatura sono definiti geometricamente sulla lama e possono essere modificati solo con l’uso di una lama con una configurazione diversa. Costruzione Lo strumento combinato VEX ha una cuspide di foratura elicoidale svitabile e una lama a tecnologia SNAP integrata nel corpo utensile per la smussatura in tirata e spinta. La cuspide di foratura e la lama sono realizzate in metallo duro rivestito e sono molto facili da sostituire. La lama di smussatura viene mantenuta mobile da una spina di controllo sotto pressione elastica nel corpo utensile. Descrizione fasi processo Dopo un solo passaggio con VEX, il foro è completato e persino dotato di smusso su entrambi i bordi del foro. Questo processo avviene senza rotazione del pezzo e senza cambio utensile. La cuspide di foratura elicoidale ad alte prestazioni garantisce la lavorazione della foratura. Dopo la foratura, la smussatura viene eseguita in tirata e spinta con il sistema di smussatura integrato SNAP. La lama genera lo smusso desiderato in avanzamento di lavoro. Non appena viene raggiunta la capacità di smussatura definita la lama penetra radialmente nel corpo utensile. All’uscita dal foro, la lama viene riportata in posizione iniziale tramite
