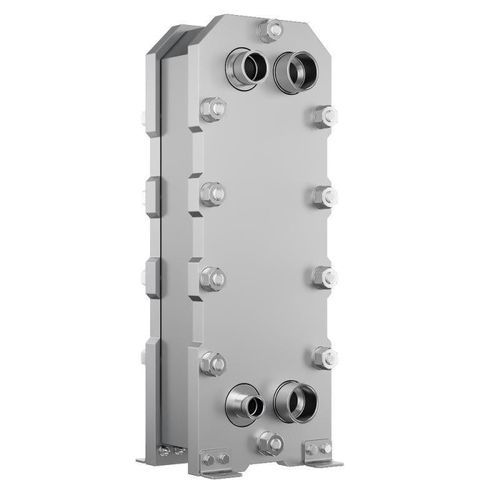

Scambiatore di calore a piastre saldo brasate L ULTRA

in ramein acciaio inossidabilein acciaio

Panoramica
Lo scambiatore a piastre brasate L ULTRA è progettato specificamente per impianti frigoriferi e pompe di calore con CO2 transcritico (R744). Con una pressione di esercizio fino a 140 bar e temperature fino a 150 °C, supporta funzioni di gas cooler, evaporatore e scambio in linea di aspirazione che superano le capacità degli scambiatori a piastre brasati standard.

Caratteristiche principali

• Pressione nominale 140 bar: Idoneo per l'intervallo completo di funzionamento dei sistemi CO2 transcritici, inclusi i picchi di pressione ad alte temperature ambiente
• Geometria delle piastre ottimizzata per CO2: Motivo di corrugazione e spessore della piastra progettati per il trasferimento termico bifase del CO2 (evaporazione, condensazione, raffreddamento di gas supercritico)
• Compatibile con le configurazioni CO2: Gas cooler (supercritico), evaporatore (subcritico) e applicazioni come scambiatore nella linea di aspirazione
• Ingombro compatto: Alte prestazioni termiche in dimensioni ridotte per facilitare l'integrazione OEM
• Refrigerante a basso GWP: Progettato per CO2 (R744) con GWP pari a 1, non soggetto alle restrizioni F‑Gas

Progettazione

• Connessioni: NPT interno/esterno, connessioni doppie, Victaulic, flange (DN80 PN40 / ANSI B16.5 3" Class 300), opzioni di saldobrasatura SORF
• Brazing in rame o LUNA in acciaio inox
• Piastre di scambio: acciaio inox 1.4404 (AISI 316L)
• Piastre frontali e posteriori: 1.4301 (AISI 304)
• Struttura aggiuntiva: acciaio al carbonio verniciato; lastre di protezione e piastre di copertura

Applicazioni

• Impianti frigoriferi (gas cooler e funzioni evaporatore in CO2)
• Pompe di calore
• Climatizzazione
• Sistemi di raffreddamento industriale e di processo
• District cooling
• Industria chimica e petrolchimica
• Raffinerie
• Scambiatori per l'industria alimentare

Specifiche tecniche

• Norme di progetto: ASME; PED; UL
• Pressione massima di progetto: L ULTRA — 140 BAR (2030 PSI); LUNA ULTRA — 70 BAR (1015 PSI)
• Temperatura massima di progetto: 150° C / 302° F
• Materiale delle piastre di scambio: acciaio inox 1.4404 (AISI 316L) con brazing in rame o inox (LUNA)
• Piastra anteriore & posteriore: 1.4301 (AISI 304); struttura aggiuntiva: acciaio verniciato
• Tipologie di progetto: versioni con brazing in rame o inox
• Tipi di connessione: NPT interno/esterno, connessioni doppie, Victaulic, flange (DN80 PN40 / ANSI B16.5 3" Class 300), saldobrasatura SORF
• Certificazioni: ASME; PED; UL
