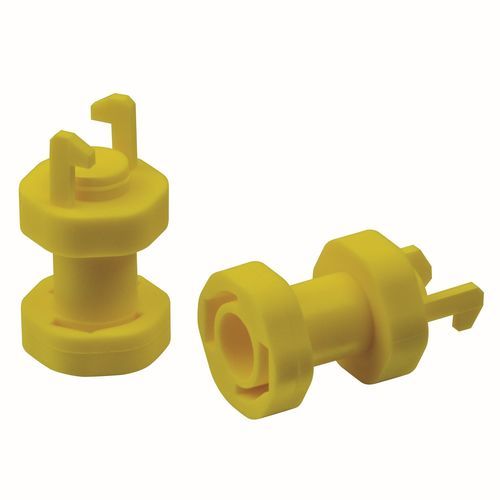

Cappuccio cilindrico LTPVCC

TPVper connettore elettricoa pressione

Panoramica del prodotto
Heyco® Cappuccio impermeabile per connettore FV protegge l'estremità esposta dei connettori FV non fissati da 4 mm fino all'installazione finale, impedendo l'ingresso di liquidi, insetti e polvere. Si monta con un semplice inserimento e rotazione di un quarto di giro.

Caratteristiche

• Soluzione completa per la protezione delle estremità esposte dei connettori FV non fissati da 4 mm.
• Inserimento con blocco a quarto di giro mantiene il cappuccio sia su parti maschio che femmina.
• Previene l'ingresso di liquidi, insetti e particelle di polvere durante stoccaggio e installazione.
• Garantisce almeno IPX4 sui connettori FV da 4 mm; raggiunge IP67 con il diffuso connettore Staubli MC4.

Specifiche rapide
Materiale: Nylon 6/6 stabile al calore e resistente ai raggi UV — Colore: Giallo (disponibile anche in bianco)
Range di temperatura: -40°F (-40°C) a 221°F (105°C)

Numeri di parte e dimensioni
Intestazione tabella: PART NO. | DESCRIPTION | A (in / mm) | B (in / mm) | C (in / mm)
S6254 | LTPVCC YELLOW 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6255 | LTPVCC YELLOW BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6256 | LTPVCC WHITE 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6257 | LTPVCC WHITE BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm

Illustrazioni
Immagini del prodotto e viste installate disponibili che mostrano il cappuccio in posizione.

Specifiche tecniche

• Materiale: Nylon 6/6 stabile al calore e resistente ai raggi UV
• Colore: Giallo (disponibile anche in bianco)
• Intervallo di temperatura: -40°F (-40°C) a 221°F (105°C)
• Protezione ambientale: Minimo IPX4 sui connettori FV da 4 mm; IP67 raggiunto con il connettore Staubli MC4
• Numeri di parte: S6254, S6255, S6256, S6257
• Dimensioni tipiche: A = 0.85 in (21.6 mm); B = 0.80 in (20.3 mm); C = 1.43 in (36.3 mm)
