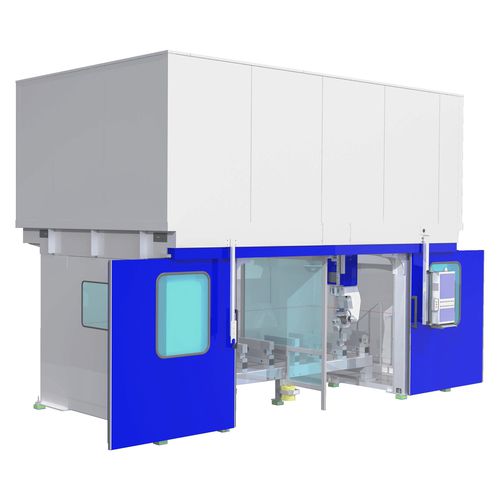

Macchina da taglio ad incisione G-S-K
a lamaad ultrasuoniper gomma

macchina da taglio ad incisione
macchina da taglio ad incisione
macchina da taglio ad incisione
macchina da taglio ad incisione
macchina da taglio ad incisione
macchina da taglio ad incisione
macchina da taglio ad incisione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a lama, ad ultrasuoni
Materiale trattato
per gomma, per spugna, per PVC, per PMMA, per cuoio
Prodotto trattato
per profilati, per profilati in PVC, per pannello in spugna plastica, per sagome, per blocchi di schiuma flessibile in poliuretano, per tessuti multistrato, per tessuto monostrato, per tessuti in nastri
Tipo di comando
CNC
Funzione combinata
sagomatura, ad incisione
Applicazioni
per applicazioni industriali, per l'industria automobilistica, per applicazioni aeronautiche
Struttura
compatta, monotesta, 6 assi
Altre caratteristiche
automatica, ad alta precisione, con telecamera CCD, ad alta velocità, di precisione, ad alta prestazione, CE, ad alta potenza, con tavolo di scambio, per produzioni di massa, con capienza elevata, multiasse, per tessuti tecnici, per film in plastica, programmabile, per materiali fini, 3D, per applicazioni pesanti, su misura
Corsa X

Max.: 3.600 mm
(142 in)

Min.: 2.600 mm
(102 in)

Corsa Y

1.500 mm
(59 in)

Descrizione

La tecnologia a 6 assi permette di lavorare componenti complessi in modo intelligente e con particolare precisione. L'elevata precisione di produzione è un fattore vincente in settori industriali come l'industria automobilistica. Le possibilità di applicazione sono ad esempio gli airbag sintetici e in pelle. Tecnologia a 6 assi nel design a portale. Possibilità di funzionamento in tandem grazie all'installazione di una parete divisoria. Grande varietà di possibilità di equipaggiamento individuale come lama fissa o dispositivo di taglio ad ultrasuoni. Massima precisione per la produzione di deboli. Tagli netti, contorni solidi esatti, precisione in valori assoluti fino a 30 μm di linee di rottura predeterminate prodotte nell'indebolimento della parete dell'airbag. Eccellenti valori di accelerazione e di avanzamento. Documentazione dei parametri di processo. Sistemi di misurazione lineare ad alta precisione della distanza (scale in vetro), opzionali. Cabina di sicurezza (opzione: aria condizionata). Progettazione e produzione di infissi all'interno dell'azienda. - Asse di rotazione C 540° - Asse orientabile A 365° - Assi lineari a spostamento rapido X/Y 60 m/min (110 m/min con azionamento lineare opzionale) - Asse lineare a spostamento rapido Z 30 m/min - Assi rotativi a traslazione rapida A/C 9.000°/min / 12.000°/min (15.000°/min / 25.000°/min con azionamento lineare opzionale) - Precisione di posizionamento ± 0,05 mm (± 0,03 mm con scala in vetro opzionale) - Ripetibilità ± 0,05 mm (± 0,03 mm con scala in vetro opzionale) - Dispositivo di bloccaggio della lama di taglio per lama di taglio con asse CNC aggiuntivo per l'inseguimento della lama - Dispositivo di taglio ad ultrasuoni Lama da taglio ad ultrasuoni con asse CNC aggiuntivo per l'inseguimento della lama, a seconda dell'applicazione, con generatore di ultrasuoni a 20 kHz o 35 kHz - Controllo CNC Siemens Sinumerik 840D/SL Operare - Peso della macchina circa 8.000 kg

---
