Banco di calibrazione e di prova universale BIRD

temperaturaautomaticodi rilevatore

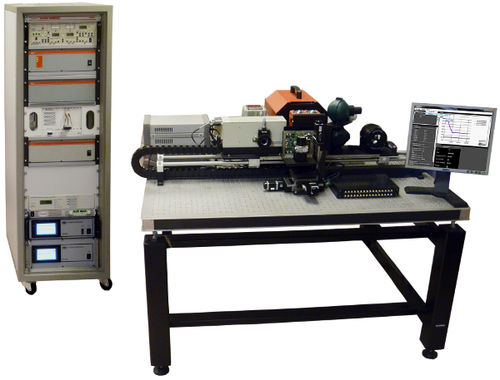

BIRD - Banco di prova elettroottico universale per rivelatori IR Calibrazione e test di rivelatori IRFPA: - Test del rumore: rumore a schema fisso, rumore temporale, reattività NETD, detettività, rumore 3D, detettività 2D, - Gamma dinamica, linearità, - Correzione della non uniformità, - Localizzazione di pixel difettosi, - Risposta spettrale, - Crosstalk, MTF. Progettato per test esaustivi dei rivelatori IRFPA Il banco BIRD210 consiste in un armadio elettronico equipaggiato con un set di elettronica a bassissimo rumore che include un generatore di segnali di clock, un'unità di tensione di polarizzazione e un convertitore analogico-digitale ad alta frequenza. Un banco ottico illumina il rivelatore sotto test con segnali ottici accurati e calibrati: una sorgente di riferimento IR uniforme a bassa temperatura e altamente stabilizzata per le misure di rumore, i test NUC e bad pixel, una sorgente IR regolabile con alta risoluzione spettrale per le misure di risposta spettrale e una sorgente pinhole o fessura sottile senza aberrazioni per i test MTF e crosstalk. Il software BIRD ha le seguenti caratteristiche: - Interfaccia user-friendly per la progettazione del segnale di clock, la rimappatura dei pixel, le impostazioni della tensione di bias e la definizione dei parametri A/D e l'applicazione di questi parametri e segnali al rilevatore, - Impostazione dei parametri per le funzioni di test come le temperature per la misurazione del rumore e il NUC, i criteri per la localizzazione dei pixel difettosi (fino a 6 criteri), il range spettrale per l'analisi della risposta spettrale, ecc. - Controllo automatico degli elementi opto-meccanici del banco ottico (DeepL traslazioni, corpi neri, monocromatore) in funzione delle funzioni selezionate e delle impostazioni corrispondenti,
