Elettropompa HEP1 Range

industrialead alta pressioneper applicazioni a bassa pressione

Presentazione

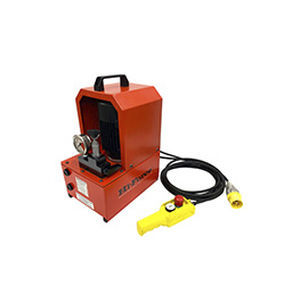

Le pompe idrauliche compatte HEP1, azionate elettricamente e controllate tramite pulsantiera pendente, sono progettate per un'ampia gamma di applicazioni industriali. Il design a due stadi fornisce elevato flusso nel 1° stadio e controllo ad alta pressione nel 2° stadio. Pressione massima di esercizio: 700 bar (≈10000 psi). Unità compatta con maniglia integrata e protezione IP55.

Caratteristiche principali

• Design a due stadi: 1° stadio per alto flusso, 2° stadio per controllo ad alta pressione.
• Pressione massima di esercizio: 700 bar (≈10000 psi).
• Cambio automatico bassa/alta pressione per funzionamento continuo.
• Capacità utile olio per pompa: ca. 4,0 L (1,06 gal); capacità totale serbatoio: ca. 7,0 L (1,85 gal).
• Opzioni tensione motore (monofase): 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz.
• Telecomando pendente fornito (cavo controllo 3 m / 10 ft).
• Protezione ingressi: IP55.
• I modelli con suffisso 'R' includono valvola di scarico regolabile esternamente e manometro riempito di glicerina.

Applicazioni tipiche / opzioni di configurazione

• Opzioni valvola: valvola 3 vie multifunzione (avanzamento/ritorno automatico per crimpatura e taglio; avanzamento/mantenimento/ritorno per sollevamento) e valvola manuale 4 vie con mantenimento carico.
• Valvole 3 e 4 vie disponibili con o senza valvola di sfiato regolabile esternamente e manometro.

Note sulle prestazioni

• Portata 1° stadio: fino a 158,66 in³/min (50 Hz) — ca. 2,6 L/min; i modelli 60 Hz erogano ~15–20% di portata in più.
• Portata 2° stadio: 21,97 in³/min (50 Hz) — ca. 0,36 L/min.
• Capacità utile olio per pompa: ca. 4,0 L; capacità totale serbatoio: ca. 7,0 L.

Tabella tecnica (modelli / portata)
Modello | Tipo valvola | Cap. utile olio (L / gal) | 1° stadio (in³/min) | 2° stadio (in³/min) | Tensione motore | Modello 60 Hz | Peso (kg / lbs)
HEP1341 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

Tabella dimensioni (mm)
Modello | A | B | C | D | E
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

Note

• Capacità totale serbatoio olio: ca. 7,0 L.
• Tutti i modelli 110V e 230V sono forniti per 50 Hz; i modelli 60 Hz (120V/220V) erogano circa il 15–20% di portata in più.
• I modelli con suffisso 'R' sono dotati di valvola di sicurezza regolabile esternamente e manometro riempito di glicerina.

Caratteristiche / specificazioni tecniche

• Pressione massima di esercizio: 700 bar (≈10000 psi).
• Due stadi con cambio automatico bassa/alta pressione.
• Portate: 1° stadio ≈2,6 L/min; 2° stadio ≈0,36 L/min (valori a 50 Hz).
• Capacità utile serbatoio: ≈4,0 L (per pompa); capacità totale ≈7,0 L.
• Opzioni motore: 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz (monofase).
• Opzioni valvola: 3‑way multifunzione o 4‑way manuale con mantenimento carico; versioni 'R' con valvola di sovrappressione regolabile esternamente e manometro.
• Telecomando cablato (3 m) fornito.
• Grado di protezione: IP55.
• Struttura compatta con maniglia integrata per trasporto.
