I componenti del cluster Hiden includono gruppi di quadrupoli con diametro del polo di 9 e 20 mm con RF ad alta potenza che operano alla frequenza ottimale per consentire la trasmissione di massa elevata richiesta nell'analisi dei cluster

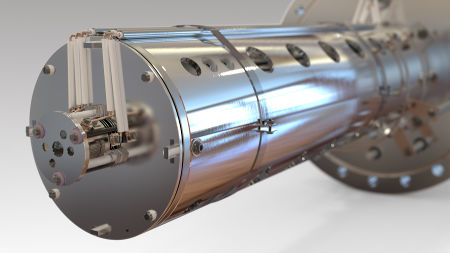

L'analizzatore a quadrupolo è un triplo filtro di massa assemblato con precisione, con stadi di filtraggio secondari a radiofrequenza unici e indipendenti che precedono e seguono il filtro di massa primario. Lo ionizzatore a basso profilo UHV a impatto elettronico con due filamenti di iridio rivestiti di ossido e un rivelatore a moltiplicatore di elettroni a canale singolo per il conteggio degli ioni sono inclusi come standard. Un rivelatore di Faraday opzionale estende la gamma dinamica a 5 x 1010.
Le opzioni di gamma di massa per la serie cluster sono: 1000, 2500, 4000, 5000 e 20.000 amu
L'analizzatore a quadrupolo include una sorgente ionica a bombardamento di elettroni per l'analisi di specie neutre. Le specie ionizzate possono essere misurate direttamente; il potenziale di riferimento dell'analizzatore (polarizzazione) è variabile nell'intervallo +/- 100 eV.
Assemblaggi di precisione del quadrupolo a tri-filtro
Misuratore d'aria testato per conformità
opzioni di diametro del polo da 9 e 20 mm
Opzioni di gamma di massa fino a 20.000 amu
opzione deflettore del fascio ionico a 90 gradi
---
