Un sistema per il monitoraggio di fonti multiple in applicazioni di deposizione MBE
Le sorgenti di fasci molecolari richiedono un controllo accurato per la crescita riproducibile di film sottili di qualità di produzione. Il sistema XBS (cross beam source) di Hiden fornisce il monitoraggio in-situ di più sorgenti con uscita del segnale in tempo reale per un controllo preciso della deposizione. L'XBS di Hiden è un ottimo strumento utilizzato nella spettrometria di massa a fascio molecolare.
Monitoraggio e controllo MBE
Studi sul fascio molecolare
Analisi di sorgenti a fasci multipli
RGA ad alte prestazioni
Desorbimento
Studi sul degassamento
Cicli di bakeout
Contaminanti dei gas di processo

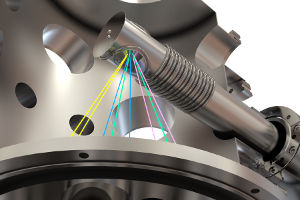

Il sistema Hiden XBS RC è uno spettrometro di massa quadrupolare progettato per il monitoraggio di più sorgenti di fascio simultaneamente, e offre in modo unico l'accettazione del fascio attraverso un cono di 70°, trasversale all'asse del quadrupolo.
Le aperture di accettazione del fascio sono configurate individualmente per ogni specifica posizione della sorgente della camera di processo, prodotte come elementi plug-in sostituibili per consentire la modifica a posteriori in caso di alterazione della camera.
L'alta sensibilità e la rapida acquisizione dei dati del sistema XBS forniscono segnali per il controllo dei tassi di crescita da 0,01 Angstrom al secondo.
Alta sensibilità, rilevamento migliorato dal 100% a 5ppb, gamma di massa fino a 510 amu
Maggiore stabilità a lungo termine (meno di ±0,5% di variazione dell'altezza in 24 ore)
Sorgente ionica a fascio incrociato, accettazione del fascio a +/- 35° rispetto all'asse trasversale
Controllo della sorgente ionica per la ionizzazione morbida e la spettrometria di massa a potenziale d'aspetto
Maggiore sensibilità per un'elevata trasmissione di massa, Allineamento automatico della scala di massa
Apertura di accettazione del fascio di 2 mm - configurata in base all'applicazione specifica dell'utente
Maggiore resistenza alla contaminazione tramite lo stadio di prefiltro solo RF
---
