Pressa idraulica HAP-S

a compressioneper smontaggiodi rivettatura

Panoramica

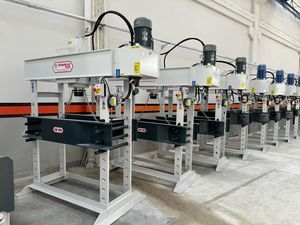

Questa pressa idraulica da officina è progettata per operazioni comuni di officina come pressatura, piegatura, rivettatura, estrazione di cuscinetti e raddrizzatura. Le unità sono prodotte su richiesta con caratteristiche, dimensioni e configurazioni personalizzabili. La produzione standard copre forze di pressa da 10 a 400 t e larghezze tavolo da 500 a 2050 mm.

Caratteristiche principali

• Struttura in acciaio
• Unità idraulica a bassa manutenzione
• Pulsante di arresto d'emergenza
• Comando tramite leva
• Manometro
• Cilindro scorrevole manuale (da 30 t)
• Meccanismo di regolazione altezza tavolo inferiore
• Pompa a mano
• Sistema di sicurezza idraulico
• Sistema di sicurezza elettrico

Opzioni

• Controllo a pulsanti
• Regolazione manuale della corsa del pistone
• Cilindro scorrevole con ingranaggi
• Cilindro scorrevole con riduttore
• Set di V-block
• Set punzoni
• Piastra di lavoro per il tavolo inferiore
• Tenda luminosa
• Gabbia di sicurezza
• Coperchio di sicurezza

Tabella tecnica (righe separate)

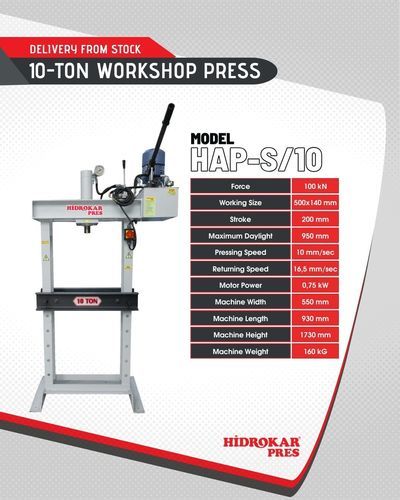

Forza di pressa | t | 10 | 20 | 30 | 60 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 | 250 | 300 | 400
Distanza tra colonne (D) | mm | | | 550 | 550 | 700 | 900 | 950 | 1000 | 1550 | 1050 | 1250 | 2050 | 1500 | 2050 | 1500 | 1500 | 1500
Capacità utile (F) | mm | | | 950 | 950 | 1100 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950
Larghezza interna (E) | mm | | | 140 | 180 | 250 | 300 | 300 | 380 | 500 | 350 | 440 | 550 | 400 | 600 | 450 | 550 | 550
Larghezza tavolo (G) | mm | | | 280 | 340 | 442 | 520 | 552 | 630 | 776 | 605 | 716 | 780 | 695 | 895 | 695 | 793 | 865
Corsa cilindro | mm | | | 250 | 250 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400
Potenza motore | kW | | | 0,75 | 0,75 | 1,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5
Portata pompa | L/min | | | 2,3 | 2,9 | 6,1 | 9 | 12 | 12 | 12 | 16 | 16 | 16 | 22 | 22 | 28 | 28 | 28
Velocità discesa | m/s | | | 9,9 | 6,3 | 9,8 | 9 | 7,8 | 7 | 7 | 7,6 | 6 | 6 | 5,9 | 5,9 | 6,6 | 5,4 | 4,5
Velocità ritorno | m/s | | | 16,5 | 8,4 | 15,2 | 15 | 13,1 | 11 | 11 | 10,8 | 9 | 9 | 9 | 9 | 9 | 11,4 | 8,2 | 8,3
Larghezza (C) | mm | | | 550 | 550 | 650 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1200 | 1100 | 1200 | 1100 | 1250 | 1600
Lunghezza (B) | mm | | | 930 | 1040 | 1300 | 1545 | 1700 | 1700 | 2250 | 1860 | 2000 | 2800 | 2405 | 3000 | 2500 | 2600 | 2900
Altezza (A) | mm | | | 1730 | 1740 | 2070 | 2230 | 2300 | 2320 | 2320 | 2285 | 2360 | 2360 | 2540 | 2540 | 2500 | 2500 | 2770
Peso | kg | | | 160 | 250 | 360 | 560 | 800 | 810 | 1150 | 1150 | 1200 | 1700 | 2050 | 2650 | 2800 | 3300 | 4750

Specifiche tecniche

• Modello / Serie: HAP-S (disponibile in diversi tonnellaggi)
• Intervallo forza di pressa: 10–400 t
• Area tavolo standard: 500–2050 mm
• Corsa cilindro: generalmente 250–400 mm (dipende dal modello)
• Potenza motore: da 0,75 kW a 7,5 kW (dipende dal modello)
• Portata pompa: 2,3 L/min fino a 28 L/min (dipende dal modello)
• Velocità discesa/ritorno: circa 4,5–16,5 m/s a seconda del modello
• Dimensioni e pesi: variano in funzione del tonnellaggio, peso approssimativo 160–4750 kg
