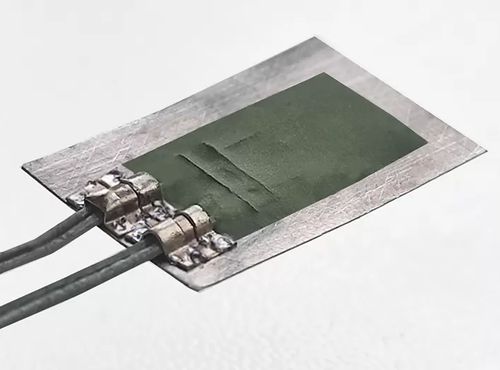

Ponte estensimetrico saldabile WTN series

dinamico

Gli estensimetri saldabili per alte temperature sono dedicati alla misurazione delle deformazioni nei dettagli di macchinari e attrezzature sottoposte a carichi dinamici nell'intervallo di temperatura -269...+900°C. Questi estensimetri sono destinati all'installazione in luoghi in cui l'incollaggio con i cementi ceramici non è possibile a causa di complicazioni nella preparazione della superficie (lucidatura, sgrassatura, ecc.) o a causa delle grandi dimensioni dell'oggetto di prova (non può essere trattato termicamente per l'indurimento del cemento). Dal punto di vista costruttivo, un estensimetro della serie WTN è un estensimetro a filo della serie STN, installato su un piccolo pezzo di sottile lamina metallica con cemento ceramico e protetto con vernice organosiliconica. La griglia sensibile dell'estensimetro è costituita da un filo di nichel-cromo di 20...30 um di diametro. Il materiale di supporto è una superlega di nichel-cromo resistente all'ossidazione e alla corrosione. Questo materiale è stato scelto per adattarsi al coefficiente di espansione termica della griglia sensibile. La griglia sensibile viene installata sul supporto utilizzando un cemento ceramico per alte temperature, applicabile per un funzionamento a lungo termine a 900°C. Il cemento ceramico funge anche da strato isolante tra il supporto e la griglia. Lo strato di cemento è protetto dall'umidità con una vernice a base di organosilicio. I fili conduttori sono realizzati in un cavo a 2 conduttori in cromo/alluminio con guaina in treccia di silice. Il diametro tipico delle anime è di 0,3 mm, ma può essere modificato su richiesta. La lunghezza tipica dei fili di piombo è di 100 mm.
