Apparecchiatura di calibratura di processo TFGD-4001

compattamanuale

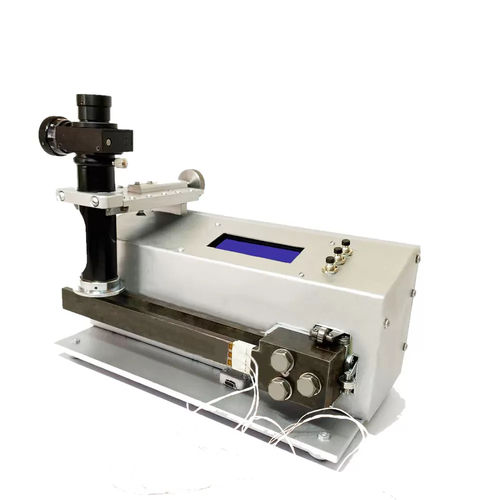

Il TFGD-4001 è utilizzato per la taratura dinamica di estensimetri di tutti i tipi, utilizzati per testare parti di turbine a gas e motori a turbogetto direttamente su un oggetto in scala reale. Può essere utilizzato per la taratura degli estensimetri per tutti i tipi di prove al banco (statiche e dinamiche). Un'altra possibile applicazione è la determinazione dei fattori di conversione dei segnali elettrici degli estensimetri (collegati in circuiti a mezzo ponte o a ponte intero) in grandezze meccaniche derivanti dagli oggetti di prova. Il TFGD-4001 è prodotto in una custodia metallica rettangolare con un fattore di forma compatto. La misurazione dell'ampiezza di oscillazione dello stelo del diapason viene eseguita visivamente utilizzando un oculare ottico esterno con un braccio lineare. Il diapason è montato in modo inequivocabile, il che elimina la necessità di regolare manualmente la messa a fuoco dell'oculare. Il lato interno del pannello frontale del TFGD-4001 presenta un connettore a molla piatta a 12 canali per il collegamento degli estensimetri. È presente anche una tasca speciale per il posizionamento delle bobine dei fili conduttori, per evitare che si srotolino durante il funzionamento e che si creino interferenze. La parte esterna del pannello frontale presenta il connettore per le apparecchiature di prova, l'interruttore di ampiezza fissa e l'interruttore di alimentazione. Il cavo di alimentazione e il terminale di terra si trovano sul pannello posteriore. Il set di fornitura comprende 1 o più diapason (a seconda dell'ordine), realizzati in acciaio AISI 4340, fissati con tre viti M8. Ogni diapason è corredato di certificato di omologazione. L'identità della frequenza di oscillazione è ottenuta grazie alla selezione dello spessore e alla precisa lucidatura delle metà dei diapason durante il processo di fabbricazione. Proprietà del diapason: - Tensione alla base del diapason 0,5 - 10 kg/mm2 - Accuratezza della deformazione misurata ±10 ppm di deformazione relativa
