Sistemi di supporto per tubature MP-PS 1-1

Descrizione del prodotto

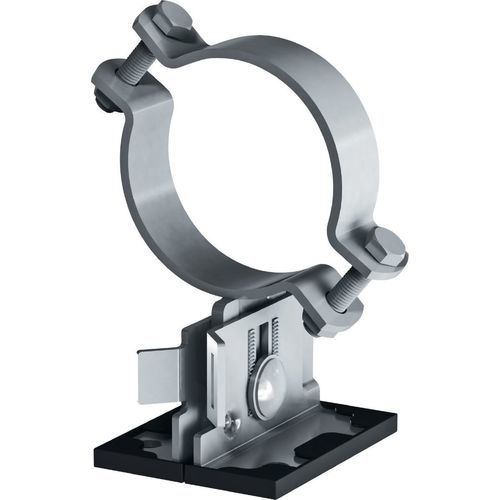

Supporto per tubi con rivestimento esterno (OC), regolabile in altezza e inclinazione, per applicazioni industriali pesanti. Adatto per diametri esterni da 21 a 173 mm (1/2 in a 6 in).

Riepilogo

• Resistenza al fuoco: No
• Intervallo di temperatura: -4 a 572 °F (-20 a 300 °C)
• Composizione dei materiali: Piastra base S280GD / Modified POSMAC-C; Archi e piastra centrale S235JR (DIN EN 10025); Piastra scorrevole PA66 + GF30; Bullone: acciaio classe 8.8; Dado: acciaio classe 8

Dati tecnici
Finitura superficiale: Rivestimento esterno (HDG). Zincatura a caldo: Sì. Acciaio inox: No.
Spessori materiali: piastra base 4 mm; piastra centrale 7 mm; piastra scorrevole 3 mm; rondella dentata 4 mm.
Intervallo di temperatura: -4 a 572 °F (-20 a 300 °C).
Idoneità ambientale: Esterno, inquinamento da basso a moderato (C3 / C4 - basso).
Materiali di base applicabili: Calcestruzzo, acciaio, sistemi di supporto modulari.
Dimensione chiave: 19 mm. Coppia di serraggio per regolazione altezza: 36,88 ft-lbf (≈50 Nm). Lunghezza: 5,5 in (≈140 mm).
Coefficienti di attrito (piastra scorrevole PA66-GF30): Zinco‑Magnesio 0,146; Zincato a caldo 0,129; Zincato elettrolitico 0,177.

Caratteristiche

• Versatilità universale – stesso sistema per supporti fissi, scorrevoli, guidati o autoportanti su travi modulari, travi in acciaio e calcestruzzo
• Ampio supporto software – PROFIS, Hilti FixPoint Calculator, librerie BIM/CAD e plug-in
• Dati di carico e documentazione disponibili – progettazione secondo EN13480-3, Eurocodice 3 e MSS-SP58
• Installazione più rapida in cantiere – altezza e inclinazione regolabili dopo il fissaggio
• Gamma di serraggio estesa – compatibile con vari tubi con o senza inserti

Applicazioni

• Fissaggio di tubi a travi in acciaio, calcestruzzo o travi modulari di supporto
• Installazioni di tubazioni in impianti industriali onshore, produzione di energia, farmaceutico, elettronico e automotive
• Adatto per temperature di applicazione fino a 300 °C e spessori di isolamento fino a 220 mm
• Raccomandato per uso interno o esterno con inquinamento da basso a moderato (C3)

Specifiche tecniche

• Modello: MP-PS 1-1
• Diametri esterni applicabili: 21–173 mm (1/2 in a 6 in)
• Finitura superficiale: Rivestimento esterno (HDG)
• Materiale - piastra base: S280GD / Modified POSMAC-C
• Materiale - archi & piastra centrale: S235JR (DIN EN 10025)
• Piastra scorrevole: PA66 + GF30
• Bullone: acciaio classe 8.8; Dado: acciaio classe 8
• Spessori: piastra base 4 mm; piastra centrale 7 mm; piastra scorrevole 3 mm; rondella dentata 4 mm
• Dimensione chiave: 19 mm
• Coppia di serraggio (regolazione altezza): 36,88 ft-lbf (≈50 Nm)
• Lunghezza: 5,5 in (≈140 mm)
• Intervallo di temperatura: -4 a 572 °F (-20 a 300 °C)
• Zincato a caldo: Sì
• Acciaio inox: No
• Idoneità ambientale: Esterno, inquinamento da basso a moderato (C3 / C4 - basso)
• Coefficienti di attrito (PA66-GF30): Zinco‑Magnesio 0,146; Zincato a caldo 0,129; Zincato elettrolitico 0,177
