Accessorio per test IM series

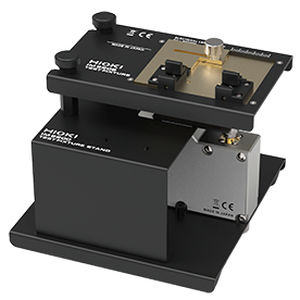

FISSAGGIO DI PROVA IM9202 Apparecchio di prova All-In-One per test ad alta frequenza a 600 MHz di una vasta gamma di componenti Panoramica I misuratori e gli analizzatori di impedenza Hioki LCR vanno da dispositivi DC a 3 GHz per adattarsi ad una vasta gamma di applicazioni nel collaudo di componenti elettronici. Il dispositivo di test IM9202 supporta test ad alta frequenza fino a 600 MHz se abbinato alla serie di analizzatori di impedenza IM7580 e fornisce un meccanismo di staging unico che consente di convalidare componenti e dispositivi in varie forme e dimensioni, compresi i chip RFID e NFC. Caratteristiche principali - Apparecchio di prova per l'ANALIZZATORE IMPEDANCE Serie IM7580 - Test ad alta frequenza fino a 600 MHz - Testare l'impedenza dei dispositivi in una vasta gamma di forme e dimensioni, compresi i dispositivi a piombo/proforo, SMD, e i chip RFID e NFC - Aiuta a identificare correttamente la frequenza di auto-risonanza (SRF) e la resistenza in serie equivalente (VES) per convalidare le prestazioni dei componenti Panoramica delle specifiche Gamma di frequenza - da DC a 600 MHz Dimensioni dei pacchetti compatibili - LEADED Assiale - Spaziatura del piombo (lunghezza del corpo del componente): da 1 mm a 25 mm - Lunghezza del cavo: da 2 mm a 10 mm - Altezza al piombo: Massimo 2,5 mm Radiale - Distanza tra i conduttori: da 2 mm a 26 mm - Lunghezza del piombo: Minimo 2 mm SMD - Lunghezza: da 1,6 mm a 23 mm - Larghezza: minimo 0,8 mm - Altezza: Minimo 0,65 mm Struttura dell'elettrodo - 2 terminali
