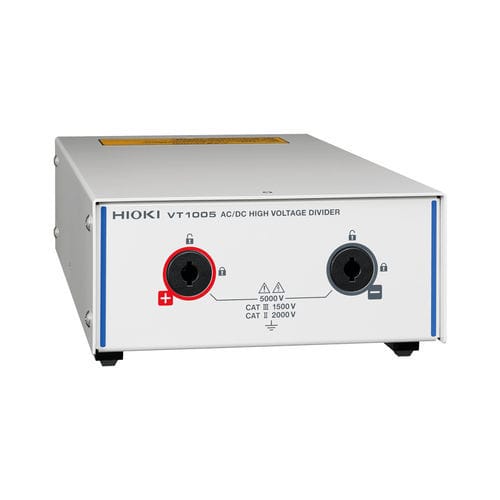

Divisore di tensione VT1005

ad alta tensione

Misura sicura di tensioni elevate fino a 5000 V Rilevamento di effetti di miglioramento dell'efficienza dell'ordine dello 0,1% Gli inverter utilizzati nelle applicazioni ferroviarie e nei sistemi di alimentazione convertono l'energia ad alta tensione. Per misurare l'efficienza di tali conversioni, è necessario misurare tensioni di 1000 V e oltre. Il VT1005 divide tensioni fino a 5000 V e le invia a un analizzatore di potenza. Per misurare l'efficienza degli inverter ad alta efficienza con un elevato grado di precisione, è necessario poter misurare con precisione la potenza dalla corrente continua alle alte frequenze. Grazie alla sua eccellente planarità di frequenza, il VT1005 consente di effettuare misure accurate a frequenze che vanno dall'onda fondamentale alle componenti della frequenza di commutazione. Caratteristiche principali Ingresso max. Ingresso 5000 V (*1) 2000 V CAT II 1500 V CAT III Precisione di misura: ±0,08% (CC) ±0,04% (50/60 Hz) ±0,17% (50 kHz) Piattezza di frequenza: ±0,1% Banda di ampiezza 200 kHz Tip. ±0,1° Banda di fase 500 kHz Tip. (*2) Banda di misura: Da CC a 4 MHz (-3 dB) Resistenza al rumore: CMRR 80 dB Tip. (100 kHz) Metodo di ingresso differenziale
