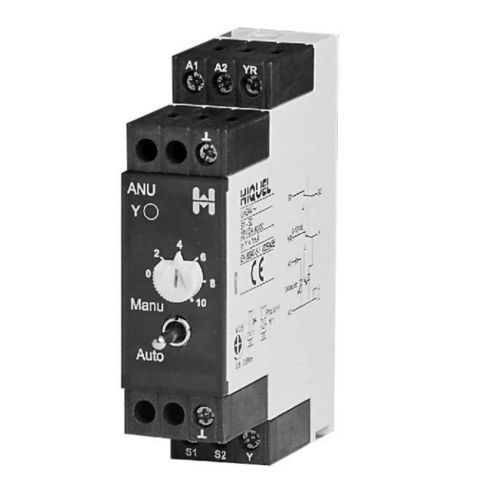

Convertitore di segnale analogico TUNV series

su guida DIN

I TIJNV/TUNC sono utilizzati con sistemi di controllo automatico (BMS, PLC, PC) che forniscono un segnale 0-1 OV o 0-20mA per il controllo di variabili quali temperatura, velocità, posizione ecc. Il contatto Sl-S2 è chiuso in posizione "AUTO". In modalità automatica ("AUTO") il segnale analogico proveniente dal sistema di controllo (terminali YR e L) viene ritrasmesso al dispositivo controllato (rapporto 1:1, terminali Y e I). In modalità manuale ("MAN") il segnale analogico proveniente dal sistema di controllo viene isolato e l'ANU/ANI inietta un segnale (terminaliY & ) che può essere regolato da 0 a IOV o 0-20mA mediante il tasto La luminosità del LED "Y" è proporzionale al livello del segnale di uscita. La luminosità del LED "Y" è proporzionale al livello del segnale di uscita. - tensione di alimentazione 24V~= - contatto di feedback per modalità manuale o automatica - protezione da cortocircuito - Indicatore LED proporzionale al livello di uscita
