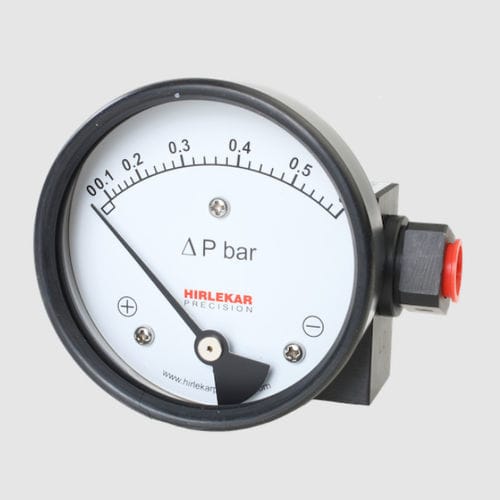

Manometro differenziale 200 DPG

con quadrantecon flangiaNPT 1/4

Nel modello 200 DPG di Hirlekar Precision, il movimento del pistone viene convertito in un appropriato movimento rotatorio calibrato della lancetta attraverso un collegamento magnetico. Questo tipo di modello di pistone viene utilizzato nelle applicazioni in cui è consentita una piccola migrazione del fluido dal lato di alta pressione (HP) a quello di bassa pressione (LP). In caso di condensa: Si raccomanda la custodia in tecnopolimero della nuova serie EP. In condizioni di funzionamento con frequenti fluttuazioni di temperatura, la condensa può formarsi sul vetro e compromettere la visibilità. Le custodie in tecnopolimero della serie EP di Hirlekar Precision possono essere facilmente aperte e pulite in loco. Specifiche tecniche Migrazione - Minore da porta alta a porta bassa Prima marcatura sulla scala - 20% dell'FSD Elemento sensibile - Pistone Parti bagnate - Materiale del corpo, molla SS 302, magnete in ceramica e guarnizioni Materiale della custodia - Acciaio inox (SS 304) Montaggio - Diretto, flangia anteriore, tubo da 2" e montaggio in superficie Pressione massima di esercizio - Alluminio e ottone: 200 bar Guarnizioni - Anelli a O in Buna-N, Viton ed EPDM Finestra - Standard: Vetro galleggiante Opzionale: Vetro temperato, acrilico e di sicurezza Connessione - Standard: ¼" NPT (F) Std Opzionale: ¼" BSP (F) Condotti - In linea, posteriore, inferiore, in linea e inferiore Protezione da sovracorrenti - Fino alla pressione massima di esercizio dai lati alto e basso
