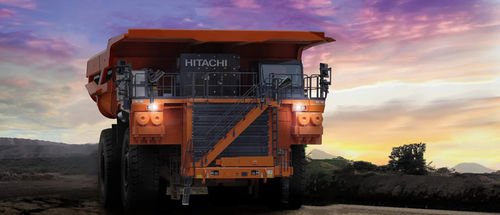

Dumper rigido EH4000AC-5

con motore dieselper miniere e caveper applicazioni minerarie

Panoramica
Il EH4000AC-5 offre elevate capacità di trasporto grazie alla combinazione di velocità operativa, elevata coppia e durabilità strutturale potenziata. È progettato per ridurre i tempi di ciclo, migliorare l'efficienza della flotta e garantire operazioni stabili in diverse condizioni di cantiere.

Caratteristiche principali del modello

• Portata nominale: 242 tonnellate (267 tons)
• Peso operativo lordo macchina: 422 tonnellate (465 tons)
• Potenza nominale motore: Standard 1 864 kW (2 534 PS, 2 500 HP); Opzione 2 013 kW (2 738 PS, 2 700 HP)

Vantaggio
La combinazione di velocità elevata, coppia robusta e componenti strutturali rinforzati riduce i cicli improduttivi e mantiene la produttività in condizioni operative impegnative.

Pass match

• Ben abbinato a escavatori idraulici come l'EX5600 e facilita carichi efficienti con modelli quali EX3600 ed EX8000.
• La configurazione supporta prestazioni di carico efficienti in un'ampia gamma di condizioni operative.
• Un pass match efficiente riduce i cicli di carico non necessari e assicura prestazioni di carico stabili.

Specifiche (dettagliate)
Motore
Modello motore: Cummins QSKTA60-CE
Certificazione emissioni: Consumo di carburante ottimizzato
Potenza nominale(@1900 min-1 (rpm)) ISO 14396: 1 864 kW (2 534 PS, 2 500 HP)
Numero di cilindri: 16
Alesaggio e corsa: 159 × 190 mm
Cilindrata: 60 L

Trasmissione elettrica
Rapporto planetario: 35.3 : 1
Velocità massima (continua): 65 km/h (Continua 40 mph)

Pneumatici
Misura pneumatico: 50/80R57 (standard)
Larghezza cerchio: 29 pollici (STD) 32 pollici (OPT)

Capacità cassone
Struck (SAE): 147 ㎥ (192 cu. yd.)
Heaped 2: 187 ㎥ (245 cu. yd.) [Nota: capacità cassone e portata soggette a variazioni secondo la densità del materiale e l'applicazione del cliente.]

Sistema di sterzo
Sterzo: Sistema di sterzo conforme a ISO5010
Diametro di sterzata (ISO 7457): 27,4 m (90 ft)

Sistema idraulico
Tempo di sollevamento cassone: 19,0 s
Tempo di discesa cassone (Float): 20,0 s

Freni
Freni di servizio: Freni idraulici su anteriore e posteriore più freno elettrico.
Assale anteriore: Dischi multipli raffreddati ad olio
Assale posteriore: Dischi multipli raffreddati ad olio
Secondario: Conforme a ISO 3450 (SAE J1473)
Freno di stazionamento: Pinze a molla, rilascio idraulico.
Freno elettrico: Frenata dinamica massima (Standard): 3 500 kW (4 759 PS, 4 694 HP)

Pesi (indicativi)
Telaio con martinetto e parti cassone: 153 500 kg (338 409 lb.)
Cassone escluso parti: 26 500 kg (58 422 lb.) [Nota: parti cassone includono paraspruzzi, cuscinetti, barre di espulsione, protezioni, fissaggi, ecc.]
Peso netto macchina: 180 000 kg (396 832 lb) [Nota: include operatore, 100% carburante, con equipaggiamento standard.]
Portata nominale: 242 tonnellate (267 tons) [Nota: calcolata secondo la Hitachi Loading Policy; requisiti specifici del cantiere possono modificare la portata.]
Distribuzione del peso (vuoto): Anteriore 54% / Posteriore 46%
Distribuzione del peso (carico): Anteriore 35% / Posteriore 65%

Cabina
Cabina HI-TEC ROPS FOPS: ROPS conforme ISO3471 e SAE J1040-May 94, FOPS conforme ISO3449.

Costruzione cassone (materiale / spessore)
Pavimento: 16 mm (0.63 in) acciaio ad alta resistenza 400 BHN resistente all'abrasione
Fronte: 9 mm (0.35 in) acciaio ad alta resistenza 400 BHN resistente all'abrasione
Fianchi: 9 mm (0.35 in) acciaio ad alta resistenza 400 BHN resistente all'abrasione
Tetto: 6 mm (0.24 in) acciaio ad alta resistenza 400 BHN resistente all'abrasione
Angoli: 12 mm (0.47 in) acciaio ad alta resistenza 400 BHN resistente all'abrasione

Capacità di servizio
Coppa olio (inclusi filtri): 260 L (68.68472 gal.)
Sistema raffreddamento motore: 576 L (152.163072 gal.)
Serbatoio carburante (Standard): 2 170 L (573.25 gal.)
Serbatoio carburante (Opzionale): 4 172 L (1 102.13 gal.)
Sistema idraulico: 1 000 L (264.17 gal.)
Sistema raffreddamento freni: 550 L (145.29 gal.)
Pignoni planetari (L & R): 300 L (79.25 gal.)
Ruote anteriori (L & R): 42 L (11.10 gal.)
Lava parabrezza: 5.3 L (1.40 gal.)
Accumulo principale: 61 L (16.09 gal.)

Dimensioni
Lunghezza totale: 15 260 mm
Larghezza totale: 8 560 mm
Altezza totale: 7 400 mm
Interasse: 6 040 mm
Passo (ruote anteriori / ruote posteriori WT): Anteriori: 6 010 mm / Posteriori WT: 4 960 mm
Larghezza veicolo (ruote anteriori / posteriori): Anteriori: 7 340 mm / Posteriori: 7 720 mm
Passo carico da terra (asse anteriore / posteriore): Anteriore: 1 060 mm / Posteriore: 860 mm
Sbalzo anteriore: 4 840 mm
Dimensioni interne cassone (L / Larg): Lunghezza: 9 180 mm / Larghezza: 7 560 mm
Altezza bordo superiore cassone: 6 790 mm
Altezza di scarico cassone (Max / Min): Max: 14 620 mm / Min: 1 600 mm

Caratteristiche / Dati tecnici

• Modello: EH4000AC-5
• Portata nominale: 242 tonnellate (267 tons)
• Peso operativo lordo: 422 tonnellate (465 tons)
• Motore: Cummins QSKTA60-CE, Potenza nominale 1 864 kW (standard)
• Numero cilindri: 16
• Misura pneumatici (standard): 50/80R57
• Interasse: 6 040 mm
• Dimensioni totali (L×W×H): 15 260 mm × 8 560 mm × 7 400 mm
• Velocità continua massima: 65 km/h
• Capacità cassone (heaped): 187 ㎥ (245 cu. yd.)
• Freno: Dischi multipli raffreddati ad olio (ant./post.) + freno elettrico (max din. 3 500 kW)
• Cabina: HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• Peso netto macchina: 180 000 kg
