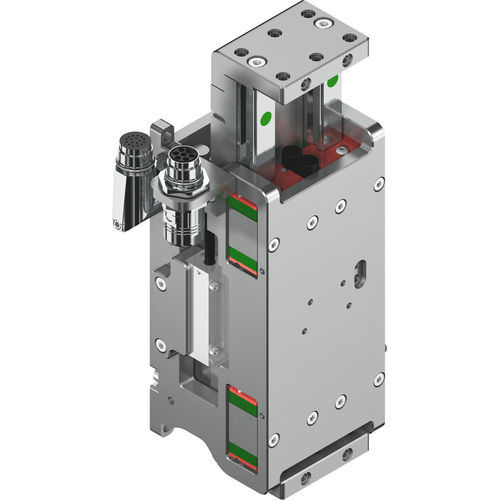

Asse lineare per profilati CV080LA11

a presa direttacon motore linearecon rilevamento di posizione

DescrizioneAssi lineari CV compatti progettati per applicazioni verticali ad alta velocità. Questi assi a trasmissione diretta e struttura compatta garantiscono tempi di posizionamento molto ridotti e stabilità di processo. Il braccio leggero assicura elevata dinamica, rendendo la serie CV particolarmente adatta a movimenti verticali. Disponibile opzionalmente con bilanciamento del peso; corsa, catena portacavi, sistema di misura della posizione e bloccaggio possono essere personalizzati. Gli assi CV possono essere combinati in sistemi X‑Z o integrati facilmente in sistemi di assi lineari. Dati CAD scaricabili.

Caratteristiche principali

• Elevata dinamica grazie al braccio leggero
• Progettato per applicazioni verticali ad alta velocità
• Bilanciamento del peso opzionale
• Personalizzabile: corsa, catena portacavi, sistema di misura posizione, bloccaggio
• Può essere combinato in sistemi X‑Z e integrato in sistemi di assi lineari
• Dati CAD disponibili

Panoramica tecnica (variante elencata)Larghezza profilo [mm] | Forza di picco [N] | Corsa max [mm] | vmax [m/s] | amax [m/s²] | Ripetibilità [mm]
80 | 289 | 300 | 5 | 80 | ± 0,005

Caratteristiche / Specifiche

• Modello: CV080LA11
• Larghezza profilo: 80 mm
• Forza di picco: 289 N
• Corsa massima: 300 mm
• Velocità max.: 5 m/s
• Accelerazione max.: 80 m/s²
• Ripetibilità: ± 0,005 mm
