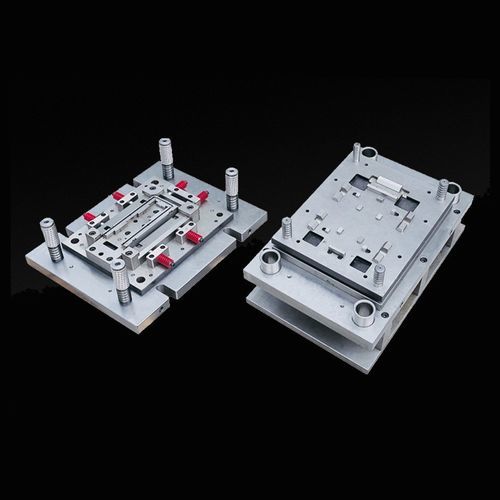

Matrice di punzonatura CNC Progressive Die Stamping

di taglioin carburo di tungsteno

Panoramica del prodotto
Prodotto: attrezzo per stampaggio progressivo
Materiali: acciaio al tungsteno, acciaio per matrici, CR12, 45#, 1.2363 (alternativa HITACHI SKD11), 1.2312 (alternativa Chinese SKD11)
Superficie: trattamento termico
Tolleranza: 0,002 mm
Applicazione: produzione in serie di pezzi stampati per assemblaggi industriali

Materiale dello stampo
Supporto punzone: 45#
Piastra punzonatura: 45#
Materiale del punzone: 1.2363 (alternativa: HITACHI SKD11)
Materiale della piastra stripper: 1.2312 (alternativa: Chinese SKD11)
Piastra bolster: CR12
Supporto matrice: 45#
Piastra matrice: Chinese SKD11
Inserto matrice: 1.2363 (alternativa: HITACHI SKD11)

Specifiche di spessore per ogni piastra
Supporto punzone: 50 mm
Supporto matrice: 60 mm
Piastra stripper: 25 mm
Piastra bolster: 20 mm
Piastra matrice: 40 mm
Piastra punzonatura: 25 mm

Specifiche macchina per punzonatura
Altezza di chiusura dello stampo: nessun valore speciale richiesto; compatibile con presse standard UE

WEDM
WEDM LS raccomandato o HS a seconda del livello di dettaglio; usare LS per piastra stripper e lavorazioni principali dello stampo

Ciclo di vita dello stampo
Vita stimata: ~3.000.000 di cicli in condizioni raccomandate

Dettagli tecnici

• Dimensione perno guida: preferire diametri maggiori; minimo consigliato Ø 5 mm
• Garantire un percorso di espulsione affidabile affinché i componenti cadano liberamente nella stazione finale
• Progettare per funzionamento completamente automatico senza risorse manuali aggiuntive
• Fissaggio: utilizzare viti metriche salvo diversa indicazione (es. asta di fissaggio)
• Tolleranza larghezza bobina: per spessore > 3 mm rispettare +0,3 mm

Processo di produzione

• Progettazione stampo: sviluppo modelli 3D CAD e validazione
• Fresatura CNC: sgrossatura e finitura per ottenere la forma
• EDM: realizzazione di geometrie e dettagli precisi
• Lappatura/affilatura: garantire planarità e tolleranze dimensionali
• Lucidatura: migliorare la finitura superficiale per espulsione e durata
• Controllo qualità: ispezioni dimensionali e verifica della durezza per garantire tolleranza 0,002 mm
• Assemblaggio: integrazione di inserti, piastre ed elementi di guida
• Produzione di prova: prove pilota per convalidare prestazioni e durata

Specifiche tecniche

• Nome prodotto: attrezzo per stampaggio progressivo
• Marca: HLC Metal Parts Ltd
• Materiali: acciaio al tungsteno, acciaio per matrici, 1.2363 (alternativa HITACHI SKD11), 1.2312 (alternativa Chinese SKD11), CR12, 45#
• Trattamento superficiale: trattamento termico
• Tolleranza: 0,002 mm
• Spessori delle piastre: Supporto punzone 50 mm; Supporto matrice 60 mm; Piastra stripper 25 mm; Piastra bolster 20 mm; Piastra matrice 40 mm; Piastra punzonatura 25 mm
• Metodo WEDM: LS (raccomandato)
• Vita utile stampo: circa 3.000.000 di cicli
• Dimensione consigliata perno guida: ≥ 5 mm
• Standard viteria: metrico
• Tolleranza larghezza bobina (per spessore > 3 mm): +0,3 mm
