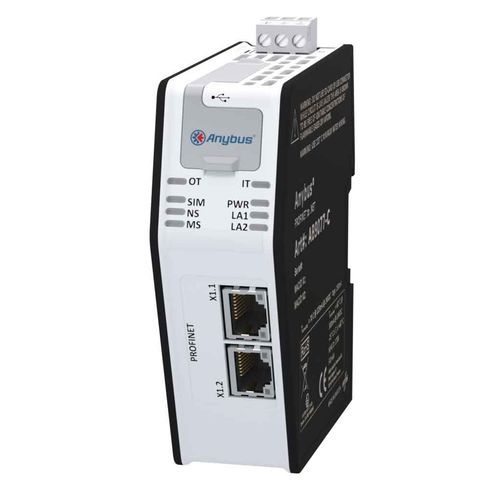

L'Anybus .NET Bridge agisce come un ponte tra un blocco funzione in un PLC e una soluzione .NET in un PC
COME FUNZIONA
Lo scambio di informazioni tra il lato della Tecnologia Operativa (OT) e il lato dell'Informatica (IT) avviene con messaggi definiti in un modello di foglio elettronico (Excel).
Si possono definire fino a 65535 tipi di messaggi diversi, con una dimensione massima di 251 byte per ogni messaggio. Ogni tipo di messaggio è identificato con un numero ID unico.
I messaggi sono inviati in sequenza sugli stessi dati IO, il che fornisce un totale molto grande di comunicazione dati.
Questi tipi di messaggio sono definiti in un modello di foglio elettronico (Microsoft Excel)
Il modello è incluso nel software di configurazione insieme ai blocchi funzione e ai file di definizione del prodotto (GSD, GSDML, EDS, ESI).
Usando il foglio di calcolo, l'Anybus .NET Bridge Code Generator crea file C# per il programmatore .NET e file PLC per il programmatore PLC.
Il software di configurazione include anche due simulatori - un simulatore PLC per il programmatore .NET e un simulatore .NET per il programmatore PLC.
Un blocco funzione (fornito da HMS) gestisce l'handshake sul lato PLC e fornisce un'interfaccia facile da usare per il programmatore PLC.
Per le applicazioni in cui è richiesto il minimo ritardo e la massima prestazione, il .NET Bridge può essere utilizzato in modalità streamer, dove i flussi di dati vengono scambiati direttamente senza alcun handshake (PROFIBUS, PROFINET e EtherNet/IP). In questa modalità, i dati devono essere mappati manualmente nel PLC e nell'applicazione .NET.
---
